Ano ang mga Alloy sa Bakal? Isang Kumpletong Gabay sa Komposisyon ng Bakal

Ano ang mga Alloy sa Bakal? Ang Direktang Sagot

Ang bakal ay pangunahing isang haluang metal ng bakal at carbon , ngunit ang mga modernong grado ng bakal ay naglalaman ng malawak na hanay ng mga karagdagang elemento ng alloying na tumutukoy sa kanilang mekanikal, thermal, at kemikal na mga katangian. Ang pinakakaraniwang mga elemento ng alloying na matatagpuan sa bakal ay kinabibilangan ng carbon (C), manganese (Mn), silicon (Si), chromium (Cr), nickel (Ni), molybdenum (Mo), vanadium (V), tungsten (W), cobalt (Co), copper (Cu), titanium (Ti), niobium (Nb), at boron (B). Ang bawat elemento ay idinaragdag sa mga tiyak na dami — minsan kasing liit ng 0.001% sa timbang — upang makamit ang mga naka-target na katangian ng pagganap.

Ang plain carbon steel ay naglalaman lamang ng iron, carbon, at trace impurities. Ang haluang metal na bakal, sa kabaligtaran, ay sadyang pinayaman ng isa o higit pa sa mga elementong ito. Ang resultang materyal ay maaaring i-engineered para sa matinding tigas, corrosion resistance, mataas na temperatura na katatagan, o superyor na tigas — ginagawa ang mga alloy na bakal na materyal na mapagpipilian sa mga sektor ng aerospace, automotive, enerhiya, at mabibigat na industriya. Sa pagpapanday ng bakal partikular sa mga operasyon, direktang tinutukoy ng alloy chemistry ng isang grado ng bakal kung paano ito tumutugon sa init, deformation, at post-forge heat treatment.

Carbon: Ang Pangunahing Alloying Element sa Bawat Marka ng Bakal

Ang carbon ay ang elemento ng pagtukoy na nagpapalit ng purong bakal sa bakal. Ang nilalaman nito, karaniwang mula sa 0.02% hanggang 2.14% ayon sa timbang , ay may mas dramatikong epekto sa mga katangian ng bakal kaysa sa anumang iba pang elemento. Ang pagtaas ng nilalaman ng carbon ay nagpapataas ng katigasan at lakas ng makunat ngunit binabawasan ang ductility at weldability.

Ang bakal ay inuri sa tatlong malawak na kategorya batay sa nilalaman ng carbon:

• Mababang carbon na bakal (mild steel): 0.05%–0.30% carbon. Highly ductile, madaling i-weld, karaniwang ginagamit sa mga structural application at sheet metal.
• Katamtamang carbon steel: 0.30%–0.60% carbon. Balanseng lakas at ductility, malawakang ginagamit sa mga shaft, gear, at forging na nangangailangan ng katamtamang tigas.
• Mataas na carbon steel: 0.60%–1.00% carbon. Mataas na tigas at paglaban sa pagsusuot, na ginagamit sa mga tool sa pagputol, mga bukal, at kawad na may mataas na lakas.
• Napakataas na carbon steel: 1.00%–2.14% carbon. Lubhang matigas ngunit malutong; ginagamit sa mga espesyal na aplikasyon sa paggupit at makasaysayang paggawa ng talim.

Sa steel forging, ang nilalaman ng carbon ay maingat na pinipili dahil ang mga steel na may mataas na carbon ay nangangailangan ng mas mahigpit na kontrol sa temperatura sa panahon ng proseso ng forging. Halimbawa, ang mga medium na grado ng carbon tulad ng AISI 1040 o 1045 ay kabilang sa mga pinakakaraniwang pineke na bakal dahil nag-aalok ang mga ito ng sapat na lakas para sa mga mekanikal na bahagi habang nananatiling magagamit sa mga temperatura ng forging sa pagitan ng 1100°C at 1250°C.

Manganese: Ang Mahalagang Background Alloying Element

Ang Manganese ay naroroon sa halos lahat ng komersyal na grado ng bakal, kadalasan sa mga konsentrasyon sa pagitan 0.25% at 1.65% . Naghahain ito ng ilang kritikal na paggana ng metalurhiko na kadalasang napapansin nang eksakto dahil gumagana ang mga ito sa background.

Ang manganese ay gumaganap bilang isang deoxidizer sa panahon ng paggawa ng bakal, na pinagsama sa oxygen at sulfur upang bumuo ng mga matatag na inklusyon na lumulutang palabas ng natunaw. Kung walang manganese, bubuo ang sulfur sa iron sulfide sa mga hangganan ng butil, na magdudulot ng hindi pangkaraniwang bagay na tinatawag na hot shortness - isang sakuna na brittleness na nangyayari sa mataas na temperatura at ginagawang hindi angkop ang bakal para sa mga mainit na proseso ng pagtatrabaho tulad ng forging. Sa halip, sa pamamagitan ng pagbuo ng manganese sulfide (MnS), ang bakal ay nananatiling gumagana kahit na sa mga temperatura ng pag-forging.

Higit pa sa papel nito sa hot workability, pinapataas din ng manganese ang hardenability, ibig sabihin ang bakal ay maaaring tumigas nang mas malalim sa pamamagitan ng heat treatment. Ang isang bakal na may 1.5% na manganese, tulad ng AISI 1541, ay may mas mahusay na hardenability kaysa sa isang maihahambing na grado na may lamang 0.5% na mangganeso. Ang mga high-manganese steel (Hadfield steel, 11%–14% Mn) ay isang matinding kaso: ang mga ito ay nagiging napakatigas at mabilis na tumigas sa ilalim ng impact loading, na ginagawa itong kapaki-pakinabang para sa mga crusher, kagamitan sa pagmimina, at mga tawiran ng tren.

Chromium: Ang Alloy na Gumagawa ng Bakal na Hindi kinakalawang

Ang Chromium ay arguably ang pinakakilalang elemento ng alloying sa bakal, pangunahin dahil sa papel nito sa hindi kinakalawang na asero. Isang chromium na nilalaman ng hindi bababa sa 10.5% nagiging sanhi ng pagbuo ng isang passive chromium oxide layer sa ibabaw ng bakal, na nagbibigay ng matatag na paglaban sa kaagnasan sa isang malawak na hanay ng mga kapaligiran. Ang mga hindi kinakalawang na asero na grado tulad ng 304 (18% Cr, 8% Ni) at 316 (16% Cr, 10% Ni, 2% Mo) ay ang mga benchmark na materyales sa pagproseso ng pagkain, mga medikal na kagamitan, at kagamitan sa dagat.

Gayunpaman, ang mga kontribusyon ng chromium ay umaabot nang higit pa sa paglaban sa kaagnasan. Kahit na sa mas mababang konsentrasyon na 0.5%–3.0%, ang chromium ay makabuluhang nagpapataas ng hardenability, wear resistance, at mataas na temperatura na lakas. Ang Chromium ay bumubuo ng mga hard carbide sa steel matrix, na lumalaban sa abrasion at nagpapanatili ng katigasan sa mataas na temperatura ng serbisyo. Ginagawa nitong lubos na pinahahalagahan ang mga bakal na haluang metal na naglalaman ng chromium sa mga tool steel at bearing steel. Halimbawa, ang AISI 52100 — ang pinakamalawak na ginagamit na bearing steel sa buong mundo — ay naglalaman ng humigit-kumulang 1.5% chromium, na nag-aambag sa fine carbide distribution na responsable para sa pambihirang contact fatigue resistance nito.

Sa steel forging applications, chromium-molybdenum (Cr-Mo) steels gaya ng AISI 4130 at 4140 ay malawakang ginagamit para sa forged pressure vessels, drive shafts, at structural component. Ang kumbinasyon ng chromium at molybdenum ay nagbibigay sa mga steel na ito ng higit na pagiging matigas at matigas pagkatapos ng pawi-init na paggamot, na ginagawang lubos na maaasahan ang mga huwad na bahagi ng Cr-Mo sa ilalim ng cyclic loading.

Nickel: Toughness at Low-Temperature Performance

Ang nikel ay isa sa ilang mga elemento ng haluang metal na nagpapabuti sa katigasan nang hindi makabuluhang binabawasan ang ductility. Pinapatatag nito ang bahagi ng austenite, pinipino ang istraktura ng butil, at pinabababa ang ductile-to-brittle na temperatura ng transition — isang katangian ng kritikal na kahalagahan para sa mga bahagi ng bakal na gumagana sa mga sub-zero na kapaligiran gaya ng mga cryogenic storage tank, polar infrastructure, at Arctic drilling equipment.

Sa mga konsentrasyon ng 1.0%–4.0% , ang nickel ay lubos na nagpapataas ng impact toughness, lalo na sa mababang temperatura. Ang mga nickel steel grade gaya ng ASTM A203 (na may 2.25% o 3.5% Ni) ay partikular na idinisenyo para sa mga pressure vessel sa mababang temperatura na serbisyo. Sa mas mataas na konsentrasyon, ang maraging steels (18% Ni) ay nakakamit ng yield strengths na lampas sa 2000 MPa habang pinapanatili ang magandang fracture toughness — isang kumbinasyon na halos imposibleng makamit sa carbon lamang.

Ang nikel ay isa ring pangunahing pampatatag sa austenitic na hindi kinakalawang na asero, na binabalanse ang ferrite-promoting tendency ng chromium. Ang iron-chromium-nickel equilibrium sa mga grado tulad ng 304 at 316 ay lumilikha ng isang ganap na austenitic microstructure na nananatiling non-magnetic at lubos na lumalaban sa kaagnasan kahit sa mga cryogenic na temperatura.

Mula sa pananaw sa pag-forging ng bakal, ang mga haluang metal na naglalaman ng nickel tulad ng AISI 4340 (Ni-Cr-Mo steel) ay kabilang sa mga pinakakaraniwang pineke na mga markang may mataas na pagganap. Ang mga huwad na 4340 na bahagi — mga crankshaft, mga bahagi ng landing gear, mga heavy-duty na axle — ay nakikinabang sa kontribusyon ng katigasan ng nickel, lalo na pagkatapos ng hardening at tempering.

Molibdenum: Hardenability, Creep Resistance, at Hot Strength

Ang molybdenum ay isa sa mga pinaka-epektibong ahente ng hardenability sa haluang metal na bakal, aktibo kahit na sa mga konsentrasyon na kasingbaba ng 0.15%–0.30% . Ang impluwensya nito sa hardenability sa bawat yunit ng timbang ay halos limang beses na mas malaki kaysa sa chromium. Nangangahulugan ito na ang maliliit na pagdaragdag ng molibdenum ay maaaring palitan para sa makabuluhang mas malaking chromium o manganese na mga karagdagan, na ginagawa itong matipid sa disenyo ng bakal.

Pinipigilan din ng Molybdenum ang temper embrittlement, isang kababalaghan kung saan ang ilang mga bakal na haluang metal ay nagiging malutong pagkatapos ng temper sa hanay ng temperatura na 375°C hanggang 575°C. Sa pamamagitan ng pagpigil sa mekanismong ito ng embrittlement, binibigyang-daan ng molibdenum ang mga tagagawa ng bakal na ligtas na painitin ang mga bakal na naglalaman ng chromium sa pinakamainam na tibay nang walang panganib ng in-service na brittle fracture.

Sa mas mataas na konsentrasyon, ang molybdenum ay kapansin-pansing nagpapabuti sa creep resistance — ang kakayahang labanan ang mabagal na deformation sa ilalim ng matagal na stress sa mataas na temperatura. Ang mga bakal na Chrome-molybdenum at chrome-molybdenum-vanadium na ginagamit sa mga power plant boiler, steam pipeline, at mga bahagi ng turbine ay karaniwang naglalaman ng 0.5%–1.0% Mo, na nagbibigay-daan sa pangmatagalang serbisyo sa mga temperaturang higit sa 500°C.

Sa konteksto ng steel forging, ang molibdenum-bearing grades tulad ng 4140 (0.15%–0.25% Mo) at 4340 (0.20%–0.30% Mo) ay karaniwang mga pagpipilian para sa mga kritikal na forged na bahagi. Tinitiyak ng molybdenum content na ang malalaking cross-section forging ay maaaring tumigas sa panahon ng heat treatment, na gumagawa ng pare-parehong mekanikal na katangian mula sa ibabaw hanggang sa core ng mabibigat na forging gaya ng mga press frame, railway axle, at oil-field na bahagi.

Vanadium: Grain Refinement at Precipitation Hardening

Ang Vanadium ay ginagamit sa mga konsentrasyon na karaniwang sa pagitan 0.05% at 0.30% , ngunit ang impluwensya nito sa microstructure ng bakal ay hindi katimbang sa dami nito. Ito ay bumubuo ng napaka-matatag na karbida at nitride — vanadium carbide (VC) at vanadium nitride (VN) — na pinipigilan ang mga hangganan ng butil at pumipigil sa paglaki ng butil sa panahon ng mainit na pagtatrabaho at paggamot sa init. Ang resulta ay isang mas pinong laki ng butil, na sabay na nagpapabuti sa parehong lakas at tigas.

Ang Vanadium ay isang cornerstone na elemento sa microalloyed steels (tinatawag ding high-strength low-alloy, o HSLA steels), kung saan ang epekto ng pagpapalakas ng precipitation nito ay nagbibigay-daan sa yield strengths na 500–700 MPa na makamit nang walang conventional quenching at tempering. Mahalaga ito sa komersyo dahil ang mga bakal na HSLA ay maaaring igulong o huwad nang direkta sa kanilang mga huling katangian nang walang karagdagang paggamot sa init, na binabawasan ang mga gastos sa produksyon.

Sa tool steels, ang vanadium ay ginagamit sa mas mataas na konsentrasyon na 1%–5% upang makabuo ng matitigas na vanadium carbide na kapansin-pansing nagpapabuti sa wear resistance. Ang mga high-speed steel grade tulad ng M2 ay naglalaman ng humigit-kumulang 1.8% na vanadium, na nag-aambag sa kanilang kakayahang mapanatili ang tigas ng pagputol sa mga temperatura na hanggang 600°C na nabuo sa panahon ng machining.

Para sa mga pagpapatakbo ng steel forging, ang mga vanadium microalloyed na grado ay kumakatawan sa isang makabuluhang kalamangan sa kahusayan. Ang mga huwad na bahagi ng automotive tulad ng mga connecting rod at crankshaft na ginawa mula sa microalloyed vanadium steels ay maaaring direktang palamigin ng hangin mula sa forging press, na laktawan ang magastos na quench-and-temper cycle habang nakakamit pa rin ang mga kinakailangang mekanikal na katangian.

Silicon: Deoxidation at Elastic Properties

Ang silikon ay naroroon sa halos lahat ng mga grado ng bakal bilang nalalabi sa proseso ng paggawa ng bakal, kadalasan sa mga antas ng 0.15%–0.35% sa mga istrukturang bakal. Ang pangunahing tungkulin nito ay bilang isang deoxidizer — ang silicon ay may malakas na pagkakaugnay para sa oxygen, na bumubuo ng mga inklusyon ng silicon dioxide (SiO₂) na inaalis sa panahon ng pagpino, na nagreresulta sa mas malinis at mas matibay na bakal.

Sa mas mataas na mga konsentrasyon ng silikon na 0.5%–2.0%, pinapataas ng silikon ang elastic na limitasyon ng bakal at paglaban sa pagkapagod. Ang ari-arian na ito ay pinagsamantalahan sa spring steels, kung saan ang mga grado tulad ng SAE 9260 (1.8%–2.2% Si) ay gumagamit ng kontribusyon ng silicon upang mapanatili ang mataas na lakas ng ani at labanan ang permanenteng deformation sa ilalim ng cyclic loading. Ang mga valve spring, suspension spring, at rail clip ay umaasa sa silicon-manganese spring steels para sa kanilang kakayahang sumipsip ng paulit-ulit na epekto nang walang setting.

Ang Silicon ay gumaganap din ng isang espesyal na papel sa mga de-koryenteng bakal (transformer steel), kung saan ang mga konsentrasyon na 1%–4% Si ay kapansin-pansing binabawasan ang mga pagkawala ng enerhiya mula sa mga eddy currents at hysteresis. Grain-oriented na silicon steel — ang pangunahing materyal sa mga de-koryenteng transformer — ay gumagamit ng humigit-kumulang 3.2% Si upang makamit ang mataas na direksyon na magnetic properties.

Tungsten at Cobalt: High-Speed Tool Steel Essentials

Ang tungsten at kobalt ay pangunahing nauugnay sa mga high-speed na tool steels at mga espesyal na haluang metal na idinisenyo para sa matinding mga kondisyon ng operating. Ang tungsten ay bumubuo ng napakatigas, matatag na tungsten carbide na nagpapanatili ng kanilang katigasan sa mataas na temperatura, na gumagawa ng tungsten-bearing tool steels na may kakayahang mag-cut ng mga operasyon sa bilis na magdudulot ng pagkawala ng init ng ulo at paglambot ng mga ordinaryong carbon tool steel.

Ang klasikong T1 high-speed steel ay naglalaman ng 18% tungsten , kasama ang 4% chromium, 1% vanadium, at 0.7% carbon. Ang komposisyon ng haluang metal na ito ay gumagawa ng tool na nagpapanatili ng tigas ng pagputol sa itaas ng HRC 60 sa mga temperatura hanggang sa 550°C. Ang pagbuo ng M-series high-speed steels ay pinalitan ang karamihan sa tungsten ng molibdenum (hanggang sa 9.5% Mo sa M1), na nag-aalok ng katumbas na pagganap sa mas mababang halaga ng haluang metal.

Ang Cobalt, sa mga konsentrasyon na 5%–12%, ay nagpapataas ng mainit na tigas ng mga high-speed na bakal sa pamamagitan ng pagtaas ng resistensya ng matrix sa paglambot sa pulang init. Ang mga grado tulad ng M42 (8% Co) at T15 (5% Co) ay ginagamit para sa pinaka-hinihingi na mga operasyon sa pagputol, kabilang ang matigas na pagliko at mga naputol na pagputol sa mahihirap na materyales tulad ng mga titanium alloy at tumigas na bakal. Lumilitaw din ang Cobalt sa maraging steel sa 7%–12%, kung saan pinahuhusay nito ang mekanismo ng pagpapatigas ng ulan na nagbibigay ng napakataas na lakas.

Titanium, Niobium, at Boron: Mga Microalloying Elemento na may Labis na Epekto

Ang ilan sa mga pinakamakapangyarihang pagdaragdag ng alloying sa bakal ay gumagana sa mga antas ng bakas na konsentrasyon, ngunit ang kanilang impluwensya sa mga katangian ay makabuluhan at mahusay na dokumentado.

Titanium

Ginagamit ang titanium sa mga konsentrasyon ng 0.01%–0.10% bilang isang malakas na carbide at nitride dating. Sa mga hindi kinakalawang na asero, ang mga pagdaragdag ng titanium (Grade 321 stainless) ay nagpapatatag sa haluang metal laban sa sensitization — isang anyo ng pag-ubos ng chromium sa mga hangganan ng butil na nangyayari sa panahon ng hinang at humahantong sa intergranular corrosion. Sa HSLA steels, pinipino ng titanium ang laki ng butil at nag-aambag sa pagpapalakas ng precipitation, katulad ng vanadium ngunit gumagana sa mas mababang konsentrasyon.

Niobium (Columbium)

Ang Niobium ay ginagamit sa mga konsentrasyon na kasing baba 0.02%–0.05% at ito marahil ang pinaka-cost-effective na elemento ng microalloying na magagamit. Kahit na sa mga antas ng bakas na ito, ang niobium ay makabuluhang pinapahina ang paglaki ng austenite grain sa panahon ng mainit na pag-roll at forging, na gumagawa ng mas pinong ferritic na istruktura ng butil sa tapos na produkto. Ang mas pinong laki ng butil ay direktang nagsasalin sa pinahusay na lakas ng ani at higit na tibay ng epekto sa mababang temperatura — isang kumbinasyon ng mga katangiang kritikal para sa mga pipeline steel, offshore structural steel, at pressure vessel plate. Ang mga modernong marka ng pipeline tulad ng API X70 at X80 ay lubos na umaasa sa niobium microalloying upang makamit ang mga kinakailangang detalye ng lakas at tibay ng mga ito.

Boron

Ang boron ay natatangi sa mga elemento ng haluang metal dahil ito ay epektibo sa napakababang konsentrasyon ng makatarungan 0.0005%–0.003% (5 hanggang 30 bahagi bawat milyon). Sa mga antas ng bakas na ito, ang boron ay naghihiwalay sa austenite na mga hangganan ng butil at kapansin-pansing pinapataas ang hardenability sa pamamagitan ng pagpapahinto ng nucleation ng ferrite at pearlite sa panahon ng paglamig. Ang isang 30 ppm na pagdaragdag ng boron sa isang medium na carbon steel ay maaaring magpataas ng hardenability nang kasing-epektibo ng isang 0.5%–1.0% na pagdaragdag ng chromium. Ang mga bakal na ginagamot ng boron ay malawakang ginagamit sa mga mass-produced na forged na mga fastener, kung saan ang kanilang mahusay na hardenability ay nagbibigay-daan sa mas maliliit na cross-section na ganap na tumigas sa water quench, na binabawasan ang mga gastos sa haluang metal habang pinapanatili ang lakas.

Paano Naaapektuhan ng Mga Alloying Elemento ang Gawi sa Pagpapanday ng Bakal

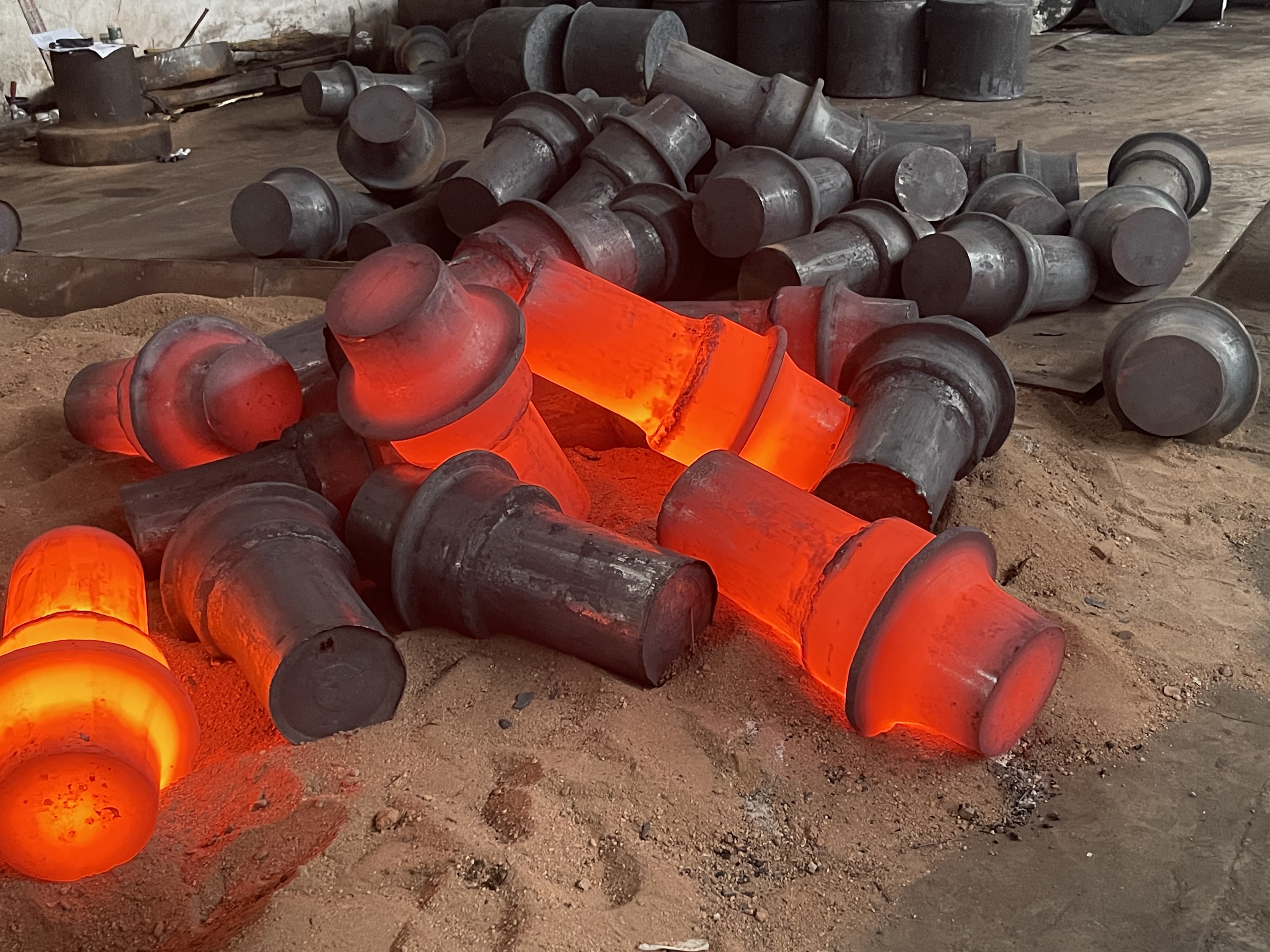

Ang pagpapanday ng bakal ay hindi lamang isang bagay ng pagpainit at pagmamartilyo. Ang haluang metal chemistry ng bakal ay pangunahing kinokontrol kung paano kumikilos ang metal sa bawat yugto ng proseso ng forging — mula sa pag-init ng billet hanggang sa pagpuno ng die, at mula sa paglamig hanggang sa huling paggamot sa init.

Forgeability at Hot Workability

Ang forgeability ay tumutukoy sa kung gaano kadaling ma-deform ang bakal sa nais na hugis nang hindi nabibitak o napunit. Ang mga low-carbon plain steel (hal., AISI 1020) ay may mahusay na forgeability dahil ang mga ito ay malambot, ductile, at may malalawak na hot-working temperature windows. Habang tumataas ang nilalaman ng haluang metal — partikular na may mataas na antas ng chromium, tungsten, o mataas na carbon — bumababa ang forgeability dahil pinaghihigpitan ng mga alloy carbide at intermetallic ang daloy ng plastic. Ang mga tool steel tulad ng D2 (12% Cr, 1.5% C) ay nangangailangan ng napakatumpak na kontrol sa temperatura sa panahon ng forging upang maiwasan ang pag-crack sa ibabaw.

Pagpapanday ng Saklaw ng Temperatura

Ang bawat bakal na haluang metal ay may inirerekomendang hanay ng temperatura ng forging. Ang paglampas sa itaas na limitasyon ay nagdudulot ng pagkatunaw ng hangganan ng butil (nagsisimulang pagkatunaw) at hindi na maibabalik na pinsala. Ang pagbaba sa ibaba ng mas mababang limitasyon ay nagpapataas ng panganib na ma-forging sa two-phase na rehiyon, na nagiging sanhi ng panloob na mga luha. Mga karaniwang hanay ng temperatura ng forging ayon sa uri ng haluang metal:

Post-Forging Heat Treatment at Alloy Chemistry

Karamihan sa mga alloy steel na forging ay sumasailalim sa heat treatment pagkatapos ng forging upang makamit ang kanilang mga huling mekanikal na katangian. Tinutukoy ng kimika ng haluang metal kung aling ikot ng paggamot sa init ang angkop at kung paano tutugon ang bakal. Ang mga high-hardenability na haluang tulad ng 4340 ay maaaring pawiin ng langis mula sa mga temperatura ng austenitizing sa paligid ng 830°C at pagkatapos ay i-temper sa 200°C–600°C upang i-target ang mga partikular na kumbinasyon ng tigas, tensile strength, at impact toughness. Tinitiyak ng nickel, chromium, at molybdenum content sa 4340 na kahit na ang heavy-section forging na may mga cross-section na lampas sa 100 mm ay nakakamit ng pare-parehong through-hardening, samantalang ang mga plain carbon steel ay magpapakita ng makabuluhang pagbaba sa tigas mula sa ibabaw hanggang sa gitna sa parehong laki ng seksyon.

Mga Common Steel Alloy Grades at Ang mga Elemental na Komposisyon Nito

Ang pag-unawa sa mga partikular na grado at ang kanilang mga komposisyon ng haluang metal ay nagtulay sa agwat sa pagitan ng teorya at kasanayan. Ang sumusunod na talahanayan ay nagbubuod sa kemikal na komposisyon ng malawakang ginagamit na istruktura at haluang metal na mga grado ng bakal, na marami sa mga ito ay mga staple ng industriya ng steel forging.

Pagpili ng Tamang Alloy Steel para sa Mga Huwad na Bahagi

Ang pagpili ng tamang haluang metal para sa isang forging application ay isang multi-variable na desisyon sa engineering. Kasama sa proseso ang pagbabalanse ng mga kinakailangan sa pagganap sa serbisyo laban sa forgeability, heat treatability, machinability, weldability, at gastos. Bihirang may isang "pinakamahusay" na bakal para sa isang partikular na aplikasyon — ang pagpili ay depende sa partikular na kumbinasyon ng mga stress, temperatura, at kapaligirang makakaharap ng bahagi.

Ang mga pangunahing pagsasaalang-alang sa pagpili ng haluang metal para sa mga huwad na bahagi ay kinabibilangan ng:

• Laki ng seksyon at hardenability: Ang malalaking cross-section forging ay nangangailangan ng mga haluang metal na may mataas na hardenability. Ang AISI 4340 kasama ang kumbinasyong Ni-Cr-Mo nito ay karaniwang tinutukoy para sa mga bahagi na may mga kritikal na seksyon na lampas sa 75 mm dahil pinapanatili nito ang through-hardening sa mga mabibigat na seksyon.
• Nakakapagod na buhay: Ang mga bahaging napapailalim sa cyclic loading — crankshafts, connecting rods, axle — ay nakikinabang mula sa fine-grain alloy steels na may kontroladong inclusion content. Ang vacuum degassed at malinis na mga kasanayan sa bakal na sinamahan ng vanadium o niobium microalloying ay gumagawa ng mas mahabang buhay ng pagkapagod.
• Serbisyo ng mataas na temperatura: Kung ang huwad na bahagi ay gagana sa mga temperaturang higit sa 400°C — mga turbine disk, valve body, exhaust manifold — chromium-molybdenum-vanadium grades o nickel-based superalloy forgings ay kinakailangan upang labanan ang creep at mapanatili ang lakas.
• paglaban sa kaagnasan: Ang mga kapaligiran sa pagpoproseso ng dagat o kemikal ay nangangailangan ng mga hindi kinakalawang na asero na forging. Mas pinipili ang grade 316 stainless kaysa 304 sa mga kapaligirang mayaman sa chloride dahil sa molibdenum na nilalaman nito, na lubos na binabawasan ang pagkamaramdamin sa pitting corrosion.
• Gastos at availability: Ang mga haluang metal na naglalaman ng mataas na antas ng nickel, cobalt, o molibdenum ay nagdadala ng makabuluhang mga premium sa gastos. Madalas na sinusuri ng mga inhinyero kung ang isang mababang-alloy na grado na may binagong heat treatment ay makakatugon sa detalye, o kung ang microalloyed HSLA steels ay maaaring ganap na maalis ang post-forge heat treatment.

Ang kakayahan ng industriya ng steel forging na gumawa ng mga piyesa na may pare-parehong mekanikal na katangian sa matataas na dami ng produksyon ay direktang nakasalalay sa mahusay na kontroladong kimika ng haluang metal na sinamahan ng disiplinadong pamamahala sa proseso ng forging. Ang mga modernong simulation tool ay nagbibigay-daan sa mga forging engineer na magmodelo ng daloy ng metal, kasaysayan ng temperatura, at huling istraktura ng butil bago maputol ang isang solong die, gamit ang kilalang thermodynamic at mekanikal na gawi ng haluang metal bilang mga input. Dahil sa kakayahang ito, ang pagpili ng haluang metal ay nagiging mas tumpak na agham sa halip na isang empirikal na pagsubok-at-error na ehersisyo.
