Anong Mga Elementoo ang Gawa sa Bakal: Ang Direktang Sagot
Ang bakal ay pangunahing isang haluang metal ng bakal at carbon , na may carbon na karaniwang bumubuo sa pagitan ng 0.02% at 2.14% ng kabuuang timbang. Higit pa sa dalawang pangunahing elementong ito, karamihan sa komersyal na bakal ay naglalaman din ng manganese, silicon, phosphorus, at sulfur sa iba't ibang dami, kasama ang sinadyang idinagdag na mga elemento ng alloying gaya ng chromium, nickel, molybdenum, vanadium, copper, boron, titanium, at niobium. Sa payak na carbon steel, ang bakal ay humigit-kumulang 98% hanggang 99.5% ng materyal, habang sa mga grado ng haluang metal na ginagamit para sa pagpapanday ng bakal at mga bahagi ng mabibigat na makinarya, ang nilalaman ng bakal ay maaaring bumaba sa 70% o mas mababa kapag ang chromium, nickel, at iba pang mga elemento ay pinaghalo sa mas mataas na porsyento. Tinutukoy ng eksaktong kumbinasyon ng mga elemento kung ang isang batch ng bakal ay magiging malambot na structural plate, tumigas na tool steel, hindi kinakalawang na asero na lumalaban sa kaagnasan, o isang forged na haluang metal na ininhinyero upang makaligtas sa matinding mekanikal na stress.
Ang pag-unawa sa elemental makeup na ito ay mahalaga dahil ang bawat karagdagang elemento ay nagbabago kung paano kumikilos ang bakal sa panahon ng pagtunaw, pag-roll, at forging. Kailangang malaman ng isang mamimili na kumukuha ng mga forged flanges, shaft, o gears hindi lang ang pangalan ng grado kundi ang aktwal na hanay ng porsyento ng bawat elemento, dahil ang mga numerong iyon ang nagdidikta sa tigas, ductility, weldability, machinability, at long-term wear resistance. Sa pagsasagawa, walang dalawang heat ng bakal ang chemically identical hanggang sa huling decimal point, kaya naman ang mga mills ay naglalabas ng heat-specific composition record para sa bawat batch na aalis sa furnace.
Ang natitira sa gabay na ito ay naglalakbay sa bawat elemento nang paisa-isa, nagpapaliwanag kung paano nakikipag-ugnayan ang mga elementong iyon sa sandaling ang bakal ay pinainit at nahugis sa pamamagitan ng forging, at nagsasara gamit ang isang detalyadong reference table at mga madalas itanong na sumasaklaw sa mga pinakakaraniwang punto ng pagkalito ng mga mamimili at inhinyero kapag nagbabasa ng isang chemical composition sheet.
Iron at Carbon: Ang Dalawang Elemento ng Pundasyon
Ang bakal ay ang base metal na nagbibigay sa bakal ng bulk nito, ngunit ang purong bakal sa sarili nitong medyo malambot at kulang sa lakas na kailangan para sa istruktura o mekanikal na paggamit. Ang pagdaragdag ng carbon ay nagbabago ng bakal sa bakal sa pamamagitan ng pag-lock ng mga carbon atom sa kristal na sala-sala ng bakal, isang proseso na naghihigpit sa paggalaw ng mga dislokasyon sa loob ng metal at kapansin-pansing nagpapataas ng katigasan at lakas ng makunat. Ang relasyon na ito ay hindi linear sa buong hanay. Ang mababang carbon steel, kung minsan ay tinatawag na mild steel, ay nagtataglay ng carbon sa pagitan ng humigit-kumulang 0.05% at 0.25% at nananatiling sapat na malambot upang yumuko, magwelding, at makina nang madali. Ang katamtamang carbon steel ay nasa pagitan ng 0.25% at 0.60% na carbon at nagkakaroon ng balanse sa pagitan ng lakas at kakayahang magamit, kaya naman ang mga marka tulad ng 1045 at 4140 ay karaniwang mga pagpipilian para sa mga huwad na bahagi ng automotive at pang-industriya. Ang mataas na carbon steel ay umaakyat sa 0.60% hanggang 1.50% na carbon at pinahahalagahan para sa pagputol ng mga gilid at pagsusuot ng mga ibabaw, kahit na ito ay nagiging kapansin-pansing mas mahirap i-weld o yumuko nang walang crack.
Ang bakal mismo ay umiiral sa higit sa isang kristal na anyo depende sa temperatura, at ang pag-uugali na ito ay ang buong dahilan kung bakit ang carbon ay may napakalaking epekto sa bakal. Sa ibaba ng humigit-kumulang 912°C, ang bakal ay nagtataglay ng isang body-centered cubic arrangement na tinatawag na ferrite, na maaari lamang matunaw ang isang maliit na bahagi ng isang porsyento ng carbon. Sa pagitan ng humigit-kumulang 912°C at 1394°C, ang iron ay lumilipat sa isang face-centered cubic arrangement na tinatawag na austenite, na maaaring matunaw ng mas maraming carbon, hanggang sa humigit-kumulang 2.14% sa maximum nito. Ang pagkakaibang ito sa solubility ay kung ano ang nagbibigay-daan sa heat treatment na gumana: ang pag-init ng bakal sa austenite range ay natutunaw ang carbon nang pantay-pantay sa buong istraktura, at pagkatapos ay ang mabilis na paglamig na bitag ang carbon na iyon sa isang strained, supersaturated na kaayusan na tinatawag na martensite, na lubhang matigas ngunit malutong maliban na lang kung pagkatapos nito ay na-temper.
Bakit Hindi Simpleng Ma-maximize ang Nilalaman ng Carbon
Ang pagtaas ng carbon content ay nagpapataas ng yield strength at hardness, ngunit ito ay may direktang halaga sa ductility, impact toughness, at weldability. Kapag ang nilalaman ng carbon ay pumasa sa humigit-kumulang 0.23%, ang mga weld joint ay nagiging prone sa pag-crack maliban kung ang preheating at kinokontrol na paglamig ay ginagamit. Ito ay isang dahilan kung bakit ang mga istrukturang bakal na inilaan para sa hinang ay pinananatiling mas mababa sa 0.25% carbon, habang ang mga pagpapatakbo ng steel forging na gumagawa ng mga hindi hinangin, heat-treated na mga bahagi ay maaaring itulak ang carbon nang mas mataas upang makamit ang higit na tigas pagkatapos ng pagsusubo at tempering. Palagiang tinutukoy ng mga inhinyero ang trade-off na ito kapag pumipili ng isang grado, dahil ang isang bahagi na nangangailangan ng parehong lakas at kakayahang sumipsip ng biglaang epekto nang hindi nababasag, tulad ng isang huwad na crankshaft o isang structural pin, kadalasang dumarating sa katamtamang hanay ng carbon kaysa sa alinmang sukdulan.
Paano Sinusukat at Na-verify ang Nilalaman ng Carbon
Bine-verify ng mga modernong steel producer ang carbon content gamit ang optical emission spectrometry, kung saan ang isang maliit na spark ay tumama sa isang pinakintab na sample at ang liwanag na ibinubuga ay sinusuri upang matukoy at mabilang ang bawat elementong naroroon sa loob ng ilang segundo. Ang pagsusuri sa pagkasunog ay ginagamit bilang pangalawang pagsusuri para sa carbon at sulfur partikular, pagsunog ng isang maliit na sample sa isang kinokontrol na kapaligiran ng oxygen at pagsukat ng nagreresultang carbon dioxide. Ang parehong mga pamamaraan ay pinalitan ang mas lumang wet chemical titration techniques halos lahat dahil ang mga ito ay mas mabilis at nauulit sa malalaking volume ng produksyon, na napakahalaga sa pagpapanday ng mga operasyon na nangangailangan ng pare-parehong chemistry heat pagkatapos ng init.
| Pag-uuri ng Bakal | Saklaw ng Nilalaman ng Carbon | Karaniwang Aplikasyon |
|---|---|---|
| Mababang Carbon (Mahinahon) | 0.05% - 0.25% | Mga panel ng katawan ng sasakyan, mga structural beam |
| Katamtamang Carbon | 0.25% - 0.60% | Mga huwad na shaft, gears, crankshafts |
| Mataas na Carbon (Tool) | 0.60% - 1.50% | Mga tool sa paggupit, namatay, talim |
| Napakataas na Carbon | 1.25% - 2.00% | Mga bahagi ng espesyal na pagsusuot, wire |
| Threshold ng Cast Iron | Higit sa 2.14% | Hindi na inuri bilang bakal |
Mga Trace at Nalalabing Elemento na Mahalaga pa rin
Hindi lahat ng elemento sa bakal ay idinagdag sa layunin. Ang posporus at sulfur ay pumapasok sa halo bilang mga natitirang byproduct ng hilaw na ore at scrap na ginagamit sa pagtunaw, at ang mga gilingan ay gumagana upang mapanatili ang parehong mas mababa sa mahigpit na mga limitasyon dahil sa kung gaano nakakagambala ang mga ito sa mekanikal na pagganap.
Posporus
Posporus segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
Sulfur
Ang sulfur ay nagdudulot ng kabaligtaran na problema sa mataas na temperatura, na kilala bilang hot shortness, kung saan ang bakal ay nagiging madurog at madaling mapunit sa panahon ng mainit na rolling o forging. Ang Manganese ay sadyang idinagdag sa isang ratio sa sulfur content na partikular para i-neutralize ang epektong ito sa pamamagitan ng pagbuo ng mga manganese sulfide inclusions sa halip na ang mas nakakapinsalang iron sulfide, na may mas mababang punto ng pagkatunaw at kung hindi man ay mauupo sa mga hangganan ng butil bilang isang likidong pelikula sa panahon ng mainit na pagtatrabaho.
Oxygen, Nitrogen, at Hydrogen
Ang mga bakas na gas na hinihigop sa panahon ng pagtunaw ay maaari ding makaapekto sa kalidad ng bakal. Ang oxygen ay bumubuo ng mga non-metallic inclusions na nagpapahina sa matrix, ang nitrogen ay maaaring maging sanhi ng pagtanda ng pagkasira sa paglipas ng panahon, at ang hydrogen ay kilala sa sanhi ng pagkaantala ng pag-crack sa makapal na forged na mga seksyon kung hindi ito aalisin sa pamamagitan ng vacuum degassing bago ang bakal at huwad. Ang modernong electric arc furnace at ladle refining na mga kasanayan ay ginawang mas tumpak ang kontrol sa mga trace gas na ito kaysa sa nakalipas na mga dekada, na bahagi kung bakit ang mga forged steel component na ginawa ngayon ay may mas pare-parehong mekanikal na katangian kaysa sa mga katumbas na bahagi na ginawa noong nakalipas na henerasyon.
Iba pang Natirang Elemento
Ang paggawa ng bakal na nakabatay sa scrap, na ngayon ay nagbibigay ng malaking bahagi ng pandaigdigang produksyon, ay maaaring magpasok ng maliliit na natitirang halaga ng lata, arsenic, at antimony na dinadala mula sa pinaghalong pinagmumulan ng scrap. Ang mga elementong ito ay hindi sinasadyang idinagdag at karaniwang nananatili sa ibaba 0.05% bawat isa, ngunit sa kumbinasyon ay maaari silang mag-ambag sa pagkasira ng init sa mabibigat na huwad na mga seksyon na sumasailalim sa mabagal na paglamig sa pamamagitan ng isang partikular na intermediate na hanay ng temperatura. Sinusubaybayan ng mga producer na nagbibigay ng mga kritikal na forging ang pinagsama-samang kabuuan ng mga elementong ito ng padyak sa halip na tratuhin ang bawat isa nang hiwalay.
Paano Binubuo ng Mga Elemento ang Panloob na Microstructure ng Steel
Ang mga porsyento ng bawat elemento ay hindi gaanong mahalaga sa kanilang sarili kaysa sa kung paano nila naiimpluwensyahan ang mikroskopiko na istraktura ng kristal na nabubuo habang lumalamig ang bakal. Apat na istruktura ang paulit-ulit na lumalabas sa anumang talakayan ng huwad na pagganap ng bakal.
Ferrite
Ang Ferrite ay ang malambot, magnetic, nakasentro sa katawan na kubiko na anyo ng bakal na nangingibabaw sa mababang carbon steel sa temperatura ng silid. Nag-aalok ito ng mahusay na ductility ngunit limitado ang lakas sa sarili nitong, kaya naman ang mga purong ferritic na istruktura ay karaniwang nakalaan para sa mga bahagi na inuuna ang pagkaporma kaysa sa tigas.
Pearlite
Ang Pearlite ay isang layered na istraktura ng alternating ferrite at iron carbide na nabubuo habang dahan-dahang lumalamig ang medium at high carbon steel mula sa austenite range. Ang pinong, alternating layer ay nagbibigay sa pearlite ng isang kapaki-pakinabang na balanse ng lakas at katamtamang ductility, at ito ang nangingibabaw na istraktura sa normalized na medium carbon forging na hindi na ginagamot sa init.
Martensite
Nabubuo ang martensite kapag masyadong mabilis na pinalamig ang austenite para makatakas ang mga atomo ng carbon sa kristal na sala-sala sa maayos na paraan, na nakulong ang mga ito sa isang napakahirap na istraktura na napakatigas ngunit malutong. Halos bawat na-quench at tempered forging, kabilang ang 4140 at 4340 na bahagi, ay dumadaan sa isang martensitic stage bago binabawasan ng tempering ang brittleness habang pinapanatili ang karamihan sa karagdagang lakas.
Bainite
Nabubuo ang Bainite sa bilis ng paglamig sa pagitan ng mga gumagawa ng pearlite at ng mga gumagawa ng martensite, at nag-aalok ito ng nakakaakit na kumbinasyon ng lakas at katigasan nang hindi nangangailangan ng tempering step na martensite. Ang pagsasama-sama ng mga elemento tulad ng manganese, chromium, at molybdenum ay nagpapalawak sa window ng bilis ng paglamig kung saan nabubuo ang bainite, na nagbibigay sa mga forging engineer ng higit na kakayahang umangkop sa mga makapal na seksyon kung saan ang core ay lumalamig nang mas mabagal kaysa sa ibabaw.
Ang bawat elemento ng alloying na tinalakay kanina sa gabay na ito sa huli ay nakakakuha ng lugar nito sa isang ispesipikong bakal dahil sa kung paano nito inililipat ang mga hangganan sa pagitan ng apat na istrukturang ito, alinman sa pamamagitan ng pagpapabagal sa bilis ng paglamig na kailangan upang maiwasan ang pearlite, sa pamamagitan ng pag-stabilize ng austenite sa mas mababang temperatura, o sa pamamagitan ng pagpindot sa mga hangganan ng butil upang ang alinmang istraktura ay mananatiling maayos at pare-pareho sa halip na magaspang.
Steelmaking and Refining: Paano Kinokontrol ang Element Content
Ang mga porsyento ng elemento ay hindi lamang pinaghalo-halo tulad ng isang recipe. Ang mga ito ay ang resulta ng isang pagkakasunud-sunod ng mga hakbang sa pagpipino na ang bawat isa ay nag-aalis o nagdaragdag ng mga partikular na elemento sa isang kinokontrol na pagkakasunud-sunod.
- Ang pag-charge ng hilaw na materyal ay nagsisimula sa alinman sa iron ore na binawasan sa isang blast furnace upang makagawa ng likidong pig iron, o recycled steel scrap na natunaw sa isang electric arc furnace, na may pagpipilian sa pagitan ng mga ruta na higit na tinutukoy ng mga gastos sa enerhiya sa rehiyon at availability ng scrap.
- Ang pangunahing pagpino sa isang pangunahing oxygen furnace o electric arc furnace ay nagbubuga ng oxygen sa natutunaw upang alisin ang labis na carbon, silicon, at phosphorus mula sa hilaw na bakal, na dinadala ang komposisyon patungo sa isang magaspang na target bago magsimula ang mga mas pinong pagsasaayos.
- Sumusunod ang ladle metalurgy, kung saan inililipat ang melt sa isang hiwalay na sisidlan at ang mga tumpak na pagdaragdag ng manganese, chromium, nickel, molybdenum, at iba pang mga alloying na elemento ay ginawa upang maabot ang eksaktong target na chemistry para sa nilalayong grado.
- Ang vacuum degassing ay nag-aalis ng natunaw na hydrogen, nitrogen, at natitirang oxygen, na partikular na kritikal para sa bakal na nakalaan para sa malalaking huwad na mga seksyon kung saan ang nakulong na gas ay maaaring magdulot ng panloob na pag-flake o pag-crack kapag lumamig na ang bahagi.
- Ang tuluy-tuloy na paghahagis ay nagpapatibay sa pinong natunaw sa mga billet, namumulaklak, o mga slab, at ang isang sample mula sa yugtong ito ay naging opisyal na pagsusuri ng init na naglalakbay kasama ang materyal sa pamamagitan ng pag-roll at kalaunan sa forging shop.
Ang bawat isa sa mga yugtong ito ay partikular na umiiral upang kontrolin ang nilalaman ng elemento sa loob ng isang makitid na banda, at anumang shortcut na kinuha sa isang yugto ay lalabas sa ibang pagkakataon bilang isang hindi pagkakapare-pareho na ang isang forging press ay ilantad kaagad sa anyo ng surface crack o hindi pantay na daloy ng butil.
Paano Gumaganap ang Nilalaman ng Elemento sa Proseso ng Steel Forging

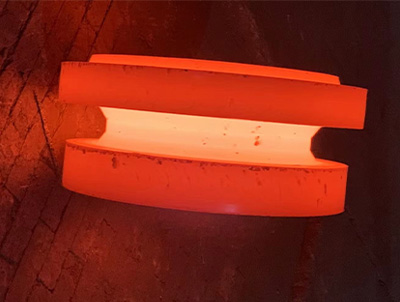

Binabago ng steel forging ang isang pinainit na billet gamit ang compressive force, at ang elemental na komposisyon ng billet na iyon ay direktang namamahala kung paano ito tumutugon sa ilalim ng martilyo o pindutin. Ang pag-unawa sa pagkakasunud-sunod na ito ay nakakatulong na ipaliwanag kung bakit ang pag-forging ng mga detalye ay tumutukoy sa eksaktong chemistry sa halip na isang pangalan ng grado.
- Ang billet ay pinainit sa austenitic na hanay ng temperatura, karaniwang nasa pagitan ng 1100°C at 1250°C para sa medium carbon at mababang alloy na grado, kung saan ang istraktura ng bakal-carbon ay nagiging sapat na malambot upang mag-deform nang walang crack.
- Ang carbon at alloying na mga elemento tulad ng chromium at molybdenum ay nagpapataas ng temperatura kung saan ang materyal ay nagsisimulang lumambot, kaya naman ang mas mataas na-alloy na forging billet ay nangangailangan ng mas mahigpit na kontrol sa furnace upang maiwasan ang alinman sa under-heating, na nanganganib sa pag-crack, o sobrang pag-init, na nagpapabagal sa istraktura ng butil.
- Sa panahon ng pagpapapangit, ang mga elemento tulad ng vanadium at niobium pin grain boundaries ay nasa lugar, na pinapanatili ang kristal na istraktura kahit na ang metal ay na-compress at muling hinuhubog, na direktang nagpapabuti sa lakas at nakakapagod na buhay ng natapos na forging.
- Pagkatapos ng forging, ang bahagi ay pinalamig at madalas na ginagamot sa init. Tinutukoy ng nilalaman ng molybdenum at chromium kung gaano kalalim ang titigas ng piraso sa panahon ng pagsusubo, habang ang nilalaman ng manganese ay nakakaimpluwensya sa kung paano tumutugon ang bakal sa tempering pagkatapos.
- Ang mga antas ng sulfur at phosphorus ay sinusuri bago magsimula ang forging, dahil ang mga forging na may labis na sulfur ay madaling mapunit sa ilalim ng compressive stress ng martilyo, at ang sobrang phosphorus ay nagdaragdag ng panganib ng pag-crack kapag lumalamig ang bahagi sa ibaba ng ductile-to-brittle transition point nito.
Ito ang dahilan kung bakit ang mga forging supplier ay karaniwang naglalathala ng isang buong sheet ng komposisyon ng kemikal kasama ng data ng mekanikal na pag-aari, sa halip na umasa lamang sa pagtatalaga ng grado. Ang dalawang batch na may label na parehong grado ay maaari pa ring kumilos nang magkaiba sa press kung ang kanilang manganese-to-sulfur ratio o nilalaman ng trace element ay bahagyang nag-iiba.
Daloy ng Butil at Pamamahagi ng Elemento
Ang isang pakinabang na natatangi sa forging, kumpara sa casting o machining mula sa bar stock, ay ang compressive deformation ay nakahanay sa panloob na istraktura ng butil sa hugis ng natapos na bahagi sa halip na hiwa sa kabuuan nito. Ang pagsasama-sama ng mga elemento na nagpapadalisay sa laki ng butil, partikular na ang vanadium, titanium, at niobium, ay nagpapalaki sa benepisyong ito dahil ang mas pinong panimulang sukat ng butil ay nagiging mas tuluy-tuloy, mas mataas na integridad na linya ng daloy kapag ang bahagi ay ganap na napeke, na isang pangunahing dahilan kung bakit ang mga pineke na bahagi ay patuloy na nangunguna sa pagganap ng cast o machined na mga katumbas sa mga application na kritikal sa pagkapagod, at mga blangko na baras, pagkonekta ng mga crankshaft.
Pagkontrol sa Temperatura sa Iba't Ibang Pamilyang Alloy
Ang mga plain carbon steel billet ay pinahihintulutan ang medyo malawak na window ng forging temperature, ngunit habang tumataas ang chromium, molybdenum, at nickel content, lumiliit nang husto ang window na iyon. Ang mga high-alloyed tool steel at stainless steel billet ay kadalasang kailangang manatili sa loob ng isang banda na kasing kitid ng 50°C upang maiwasan ang alinman sa hindi kumpletong deformation sa mababang dulo o labis na paglaki ng butil at potensyal na nagsisimulang matunaw ng mga low-melting-point inclusions sa high end. Ito ay isang dahilan kung bakit ang mga forging shop na dalubhasa sa stainless o high alloy na trabaho ay nagpapanatili ng mas mahigpit na instrumento ng furnace at mas madalas na mga pagsusuri sa temperatura kaysa sa mga tindahan na puro carbon steel.
Komposisyon ng Elemento sa Mga Karaniwang Marka ng Bakal
Ang mga sistema ng pagpapangalan ng steel grade, higit sa lahat ang AISI at SAE na apat na digit na code, ay direktang binuo sa paligid ng nilalaman ng elemento. Ang wastong pagbabasa ng isang grade number ay nagpapakita ng karamihan sa kung ano ang gawa sa bakal nang hindi nangangailangan ng buong ulat sa lab. Sa karaniwang four-digit system, ang unang dalawang digit ay nagpapahiwatig ng pangunahing alloying element o pamilya, habang ang huling dalawang digit ay tinatantya ang carbon content sa hundredths ng isang porsyento, kaya ang grade tulad ng 4140 ay nagpapahiwatig ng isang chromium-molybdenum alloy na pamilya na may humigit-kumulang 0.40% carbon.
| Grade | Carbon | Key Alloying Elemento | Karaniwang Gamit |
|---|---|---|---|
| 1018 | 0.18% | Mn 0.60% - 0.90% | Pangkalahatang shafting, mababang-stress na mga bahagi |
| 1045 | 0.45% | Mn 0.60% - 0.90% | Mga huwad na gear, ehe |
| 4130 | 0.28% - 0.33% | Cr 0.80% - 1.10%, Mo 0.15% - 0.25% | Mga huwad na tubing, mga kabit, mga bahagi ng aerospace |
| 4140 | 0.38% - 0.43% | Cr 0.80% - 1.10%, Mo 0.15% - 0.25% | Mga huwad na shaft, tooling, mga kabit |
| 4340 | 0.38% - 0.43% | Ni 1.65% - 2.00%, Cr 0.70% - 0.90%, Mo 0.20% - 0.30% | Mga bahaging puno ng pagod na na-stress |
| 8620 | 0.18% - 0.23% | Ni 0.40% - 0.70%, Cr 0.40% - 0.60%, Mo 0.15% - 0.25% | Carburized na huwad na mga gear, pin |
| 304 Hindi kinakalawang | 0.08% ang max | Cr 18% - 20%, Ni 8% - 10.5% | Corrosion-resistant fittings, mga sisidlan |
| 316 Hindi kinakalawang | 0.08% ang max | Cr 16% - 18%, Ni 10% - 14%, Mo 2% - 3% | Marine at chemical processing forgings |
| H13 Tool Steel | 0.32% - 0.45% | Cr 4.75% - 5.50%, Mo 1.10% - 1.75%, V 0.80% - 1.20% | Forged at machined die-casting dies |
Pansinin kung paano hindi direktang nakalista ang nilalaman ng bakal sa mga talahanayang ito. Ito ay simpleng nauunawaan bilang ang natitira kapag ang carbon, manganese, chromium, nickel, at iba pang mga elemento ay ibinawas mula sa 100%, kaya naman ang iron ay kung minsan ay tinatawag na elemento ng balanse sa isang chemical composition sheet.
Stainless Steel Family: Element Variations Explained
Ang hindi kinakalawang na asero ay hindi isang solong materyal ngunit isang pamilya ng mga haluang metal na naka-grupo ayon sa kung paano inaayos ng kanilang mga elemento ang pinagbabatayan na istraktura ng kristal. Ang pag-unawa sa mga subfamilies na ito ay nililinaw kung bakit ang mga porsyento ng elemento ay nagbabago nang husto sa mga grado na lahat ay nasa ilalim ng parehong pangkalahatang hindi kinakalawang na label.
Austenitic hindi kinakalawang na asero
Ang mga Austenitic na grado gaya ng 304 at 316 ay umaasa sa mataas na nilalaman ng nickel, karaniwang 8% o higit pa, upang panatilihing matatag ang istraktura ng austenite kahit na sa temperatura ng silid sa halip na maging ferrite sa paglamig. Nagbibigay ito ng austenitic stainless na mahusay na ductility at toughness, kasama ang karagdagang benepisyo ng pagiging non-magnetic, kahit na hindi ito maaaring tumigas sa pamamagitan ng heat treatment tulad ng magagawa ng carbon at low alloy forging steels.
Ferritic hindi kinakalawang na asero
Ang mga ferritic grade ay nagpapanatili ng nickel content na mababa o ganap na wala at umaasa sa chromium lamang, kadalasan sa pagitan ng 10.5% at 18%, upang magbigay ng corrosion resistance. Dahil ang mga gradong ito ay nananatiling magnetic at hindi maaaring tumigas nang husto sa pamamagitan ng heat treatment, mas pinili ang mga ito para sa cost-effective na corrosion resistance sa hindi gaanong hinihingi na mga structural application kaysa sa high-strength forged na mga bahagi.
Martensitic hindi kinakalawang na asero
Pinagsasama ng mga martensitic stainless grade ang katamtamang nilalaman ng chromium, karaniwang 12% hanggang 18%, na may sapat na carbon upang payagan ang parehong quench-and-temper hardening response na ginagamit sa carbon at low alloy steel. Ginagawa nitong mas gusto ang martensitic stainless na pamilya para sa mga huwad na hindi kinakalawang na bahagi na nangangailangan ng parehong corrosion resistance at mataas na tigas, tulad ng mga valve component, cutlery, at ilang mga pump shaft.
Duplex na hindi kinakalawang na asero
Ang mga duplex grade ay nagbabalanse ng halos pantay na mga bahagi ng austenite at ferrite sa pamamagitan ng maingat na pagkontrol sa chromium, nickel, at nitrogen nang magkasama, na gumagawa ng isang istraktura na pinagsasama ang lakas ng mga ferritic na grado sa karamihan ng katigasan at pagiging weldability ng mga austenitic na grado. Ang balanseng ito ay ginagawang mas karaniwan ang duplex stainless sa mga huwad na offshore at mga chemical processing fitting na humaharap sa parehong matataas na mekanikal na load at agresibong corrosive na kapaligiran.
Tool Steel at High-Performance Alloy Elements
Kinakatawan ng tool na bakal ang dulong bahagi ng pagiging kumplikado ng haluang metal, kung saan ang maraming malalakas na elementong bumubuo ng karbida ay sadyang pinagsama upang makamit ang wear resistance at heat resistance na higit pa sa kung ano ang maiaalok ng karaniwang alloy steel.
Cold Work Tool Steel
Ang mga grado ng cold work gaya ng D2 ay umaasa sa mataas na chromium content, kadalasang 11% hanggang 13%, na sinamahan ng elevated na carbon upang bumuo ng masaganang hard chromium carbide sa buong microstructure. Ang mga carbide na ito ay nagbibigay sa steel ng pambihirang paglaban sa abrasive wear sa mga application tulad ng blanking dies at shear blades, kahit na ang mataas na volume ng carbide ay maaaring gawing mas malutong ang materyal kaysa sa mas mababang-alloy na tool steel.
Hot Work Tool Steel
Ang mga maiinit na marka sa trabaho gaya ng H13 ay gumagamit ng chromium, molybdenum, at vanadium nang magkasama upang labanan ang paglambot sa mga matataas na temperatura na naranasan sa mismong die-casting at forging dies. Dahil ang mga dies na ito ay paulit-ulit na pinainit at pinapalamig habang ang mainit na metal ay pinindot o ibinabato sa kanila, ang paglaban sa thermal fatigue ay mahalaga gaya ng hilaw na tigas, kaya naman ang balanse ng elemento sa mainit na trabaho na bakal ay pinapaboran ang matagal na lakas ng mataas na temperatura kaysa sa pinakamataas na tigas ng temperatura ng silid.
Mataas na Bilis na Bakal
Ang high-speed na bakal ay itinutulak ang nilalaman ng haluang metal nang higit pa, na pinagsasama ang tungsten o molibdenum sa vanadium at kung minsan ay kobalt upang mapanatili ang isang matalim na cutting edge kahit na ang friction ay nagpapataas ng temperatura ng tool sa panahon ng high-speed machining. Ang pangalan ay sumasalamin sa orihinal na kalamangan na inaalok ng mga gradong ito sa mas lumang plain carbon tool steel, na nawala ang katigasan nito at mabilis na napurol kapag ang bilis ng pagputol at ang nagresultang init ay tumaas.
Katumbas ng Carbon: Pagsasama-sama ng Mga Elemento sa Isang Numero
Dahil napakaraming elemento ang nakakaimpluwensya sa hardenability at weldability nang sabay-sabay, ang mga metallurgist ay gumagamit ng isang pinagsamang figure na tinatawag na carbon equivalent, o CE, upang ibuod ang kabuuang epekto ng buong chemistry sa isang halaga. Ang isang malawak na ginagamit na bersyon ng formula ay nagdaragdag ng carbon sa mga fraction ng manganese, chromium, molybdenum, nickel, at copper na nilalaman.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
Ang mas mataas na katumbas ng carbon ay nangangahulugan na ang bakal ay mas lumalaban sa pagpapapangit at mas mahusay na nagsusuot, ngunit nangangahulugan din ito na ang materyal ay mas madaling kapitan sa hydrogen-induced crack habang hinang at nangangailangan ng preheating bago gawin ang anumang weld joint. Ang mga huwad na bahagi na sa kalaunan ay i-welded sa isang mas malaking assembly, tulad ng mga pressure vessel nozzle o mga structural na koneksyon, ay kadalasang tinutukoy na may pinakamataas na katumbas ng carbon na kisame sa halip na isang maximum na porsyento ng carbon, dahil kinukuha ng solong numerong ito ang pinagsamang epekto ng bawat elemento nang sabay-sabay.
Bilang isang praktikal na reference point, ang plain low carbon steel ay karaniwang gumagawa ng carbon equivalent na mas mababa sa 0.35, na madaling hinang na may kaunting preheat. Ang mga katamtamang carbon low alloy na grado tulad ng 4140 ay karaniwang dumarating sa pagitan ng 0.55 at 0.70, na nangangailangan ng katamtamang preheat at kontroladong temperatura ng interpass sa panahon ng welding. Ang tool steel at highly alloyed forging grades ay maaaring itulak ang carbon equivalent sa itaas ng 0.90, kung saan ang welding ay karaniwang iniiwasan nang buo pabor sa mekanikal na pagsali o pagpapalit ng huwad na bahagi bilang isang piraso.
Bakit Mahalaga ang Precise Element Control para sa Forged Steel Parts
Ang isang forging operation ay naglalapat ng napakalaking compressive force sa isang pinainit na billet, at anumang hindi pagkakapare-pareho sa pamamahagi ng elemento ay makikita kaagad bilang pag-crack, pagkapunit, o hindi pantay na daloy ng butil. Ang mga mill na nagbibigay ng mga billet para sa forging ay karaniwang may mas mahigpit na tolerance sa manganese, sulfur, at phosphorus kaysa sa mga mill na gumagawa ng bakal para sa simpleng rolled plate, dahil ang proseso ng forging ay tumutuon sa anumang kahinaan sa punto ng maximum na deformation. Ang billet na may bahagyang nakataas na sulfur na magdudulot ng walang nakikitang problema sa isang rolled sheet ay maaaring mahati nang buo kapag hinampas sa ilalim ng forging martilyo.
Ito rin ang dahilan kung bakit sinusuri ng mga kagalang-galang na supplier ng forging ang bawat init ng bakal at pinapanatili ang rekord ng komposisyon ng kemikal para sa bawat batch, sa halip na umasa sa isang pangkalahatang detalye ng grado. Ang mga mamimili na kumukuha ng mga forged flanges, coupling, valve body, o drive shaft ay nakikinabang sa paghiling ng aktwal na pagsusuri sa init, dahil ipinapakita nito ang mga tunay na porsyento ng bawat elemento sa halip na ang nominal na hanay lamang na naka-print sa isang catalog.
Ang pagkakapare-pareho ng elemento ay nakakaapekto rin sa downstream machining pagkatapos ng forging. Ang isang huwad na bahagi na may nakahiwalay na manganese sulfide inclusions ay maaaring makinabang nang hindi pantay, na nagbubunga ng hindi pare-parehong surface finish at pinabilis na pagkasuot ng tool sa ilang bahagi ng parehong bahagi. Ang mga mamimili na nakakakita ng hindi maipaliwanag na pagkakaiba-iba sa pagganap ng machining sa mga pinaghihinalaang magkatulad na mga huwad na bahagi ay kadalasang natunton ang ugat na sanhi pabalik sa hindi pantay na pamamahagi ng elemento sa loob ng orihinal na billet kaysa sa anumang error sa mismong proseso ng machining.
Mga Madalas Itanong
Ano ang nag-iisang pinakamahalagang elemento sa bakal bukod sa bakal?
Ang carbon ay ang nag-iisang pinaka-maimpluwensyang elemento dahil direktang kinokontrol nito ang katigasan, lakas, at ductility higit sa anumang iba pang karagdagan. Ang bawat iba pang elemento ay naka-layer sa ibabaw ng iron-carbon na relasyon upang ma-fine-tune ang isang partikular na property.
Maaari bang umiral ang bakal nang walang carbon?
Hindi ayon sa karaniwang kahulugan. Ang isang napakababang carbon alloy, kung minsan ay mas mababa sa 0.01% carbon tulad ng maraging steel, ay teknikal na inuri bilang bakal dahil umaasa pa rin ito sa isang iron matrix na pinalakas sa pamamagitan ng iba pang mga mekanismo, ngunit ang karamihan sa komersyal na bakal ay naglalaman ng masusukat na nilalaman ng carbon.
Bakit ang hindi kinakalawang na asero ay naglalaman ng napakaraming chromium?
Ang nilalamang Chromium sa itaas ng humigit-kumulang 11% ay bumubuo ng isang manipis, patuloy na nagpapagaling sa sarili na chromium oxide layer sa ibabaw ng bakal. Hinaharangan ng layer na ito ang oxygen at moisture mula sa pag-abot sa bakal sa ilalim, na siyang nagbibigay ng hindi kinakalawang na asero ng resistensya nito sa kalawang kumpara sa ordinaryong carbon steel.
Ang mas mataas na nilalaman ng haluang metal ay palaging nangangahulugan ng mas malakas na bakal?
Hindi naman kailangan. Ang mga pinaghalo na elemento ay nagbabago ng mga partikular na katangian sa halip na magdagdag lamang ng lakas sa kabuuan. Ang Nickel, halimbawa, ay pangunahing nagpapabuti sa pagiging matigas at mababang temperatura kaysa sa hilaw na tigas, habang ang chromium ay pangunahing nagpapabuti sa wear resistance at corrosion resistance. Ang tamang kumbinasyon ay ganap na nakasalalay sa kung paano gagamitin ang natapos na bahagi.
Bakit tinutukoy ng mga huwad na bahagi ang mga eksaktong porsyento ng elemento sa halip na isang pangalan ng grado?
Dahil kahit maliit na pagbabago sa nilalaman ng manganese, sulfur, o phosphorus sa loob ng pinapayagang hanay para sa isang grado ay maaaring magbago kung paano kumikilos ang billet sa ilalim ng compressive force sa panahon ng forging. Ang eksaktong heat chemistry ay nagbibigay-daan sa mga inhinyero na mahulaan ang daloy ng butil, panganib sa pag-crack, at post-forging na tugon sa heat treatment na may higit na katumpakan kaysa sa isang grade name lamang.
Ano ang mangyayari kung ang nilalaman ng sulfur sa bakal ay masyadong mataas bago pamemeke?
Ang sobrang sulfur ay tumutugon sa bakal upang bumuo ng iron sulfide, na natutunaw sa mas mababang temperatura kaysa sa nakapaligid na steel matrix. Sa panahon ng mainit na forging, ang mababang pagkatunaw ng mga inklusyon na ito ay maaaring maging sanhi ng paghiwa-hiwalay ng billet sa loob, isang depekto na kilala bilang hot shortness na higit na pinipigilan sa pamamagitan ng pagdaragdag ng sapat na manganese upang magbigkis sa sulfur sa halip.
Nakalista ba ang nilalaman ng bakal sa isang sheet ng detalye ng bakal?
Ang bakal ay bihirang nakalista bilang isang partikular na porsyento dahil ito ay itinuturing bilang balanse ng komposisyon pagkatapos ng bawat iba pang elemento ay naisip. Ang isang tipikal na detalye ng carbon steel ay maglilista ng mga maximum na carbon, manganese, phosphorus, sulfur, at silicon, na ang iron ay nauunawaan lamang na bumubuo sa natitira, karaniwang 97% hanggang 99% ng kabuuang timbang.
Bakit ang ilang mga grado ay nagdaragdag ng boron kapag ang chromium at molybdenum ay nagpapabuti na ng hardenability?
Idinagdag ang Boron dahil naghahatid ito ng malaking pagpapahusay sa hardenability gamit lamang ang ilang bahagi bawat milyon ng materyal, na nagpapanatili ng mababang halaga ng alloy kumpara sa pagkamit ng parehong pagtaas ng hardenability sa pamamagitan ng mas malalaking pagdaragdag ng chromium, molybdenum, o nickel. Ito ay karaniwan lalo na sa cost-sensitive na fastener at structural grades kung saan ang bawat fraction ng isang porsyento ng alloy na nilalaman ay nakakaapekto sa huling presyo.
Ano ang pagkakaiba sa pagitan ng isang mainit na pinagsama at isang pekeng produkto na ginawa mula sa parehong grado ng bakal?
Parehong nagsisimula sa parehong kemikal na komposisyon, ngunit ang forging ay naglalapat ng puro compressive force na nakahanay sa panloob na daloy ng butil sa hugis ng bahagi at nagsasara ng anumang panloob na porosity na natitira mula sa paghahagis. Ang hot rolled bar stock ay may mas pare-pareho, hindi gaanong direksyon na istraktura ng butil. Para sa mga bahaging kritikal sa pagkapagod, ang nakahanay na daloy ng butil na nakamit sa pamamagitan ng forging ay kadalasang naghahatid ng mas mahusay na pagganap sa makina kahit na ang pinagbabatayan ng chemistry ng elemento ay magkapareho.
Paano magpapasya ang mga inhinyero kung aling mga elemento ng alloying ang tutukuyin para sa isang bagong huwad na bahagi?
Ang pagpili ay karaniwang nagsisimula mula sa mga mekanikal na kinakailangan ng bahagi, tulad ng kinakailangang lakas ng makunat, tibay ng epekto sa inaasahang temperatura ng serbisyo, at paglaban sa kaagnasan o pagkasira, at pagkatapos ay gumagana pabalik sa isang grado na ang mga itinatag na hanay ng elemento ay kilala na naghahatid ng mga katangiang iyon nang mapagkakatiwalaan. Ang gastos, weldability, at machinability ay tinitimbang kasama ng purong mekanikal na pagganap, dahil ang pinaka-pinakamataas na alloyed na bakal ay bihira ang pinakapraktikal o matipid na pagpipilian para sa isang partikular na aplikasyon.
