Ano ang Gawa sa Steel Alloy? Gabay sa Komposisyon at Forging

Direktang Sagot

Ang bakal na haluang metal ay pangunahing gawa sa bakal at carbon, ngunit kung ano ang nagpapalit ng ordinaryong bakal sa high-performance na haluang metal na bakal ay ang sinasadyang pagdaragdag ng isa o higit pang mga elemento ng alloying — gaya ng chromium, nickel, molybdenum, manganese, vanadium, o tungsten — bawat isa ay nag-aambag ng mga partikular na mekanikal o kemikal na katangian. Alloy Steel forgings , na ginawa sa pamamagitan ng paghubog sa pinayamang materyal na ito sa ilalim ng mataas na compressive forces, ay kumakatawan sa isa sa mga pinaka-maaasahang istrukturang anyo ng metalworking sa industriyal na pagmamanupaktura.

Ang base na komposisyon ng bakal ay bakal (Fe) na karaniwang pinagsama sa carbon (C) sa mga antas mula sa 0.05% hanggang 2.0% ayon sa timbang . Ang mga alloying elemento ay ipinakilala sa mga kinokontrol na porsyento upang baguhin ang tigas, lakas ng makunat, paglaban sa kaagnasan, tigas, o paglaban sa init depende sa aplikasyon. Ang sinasadyang composition engineering na ito ang naghihiwalay sa alloy steel mula sa plain carbon steel — at ito ang gumagawa Alloy Steel forgings napakahalaga sa mga industriyang humihingi tulad ng langis at gas, aerospace, automotive, at mabibigat na makinarya.

Ang Mga Pangunahing Elemento na Bumubuo ng Alloy Steel

Ang pag-unawa sa kung saan ginawa ang alloy steel ay nangangailangan ng pagtingin sa mga elemental na bloke ng gusali nito. Ang bawat elemento ay may layunin — walang idinagdag nang walang kalkuladong dahilan.

Bakal (Fe)

Ang pangunahing base metal. Ang bakal ay nagbibigay ng structural backbone. Ang purong bakal ay medyo malambot at ductile, kaya naman ang carbon at iba pang alloying elements ay idinagdag upang mapataas ang mekanikal na pagganap nito. Karaniwang binubuo ang bakal 97% o higit pa ng kabuuang komposisyon sa karamihan ng mga grado ng bakal na haluang metal.

Carbon (C)

Ang pinaka-kritikal na elemento ng alloying. Direktang kinokontrol ng nilalaman ng carbon ang katigasan at lakas ng makunat. Ang mga mababang-alloy na bakal ay naglalaman ng carbon sa hanay ng 0.15% hanggang 0.50% . Ang mas mataas na carbon content ay nagpapataas ng katigasan ngunit binabawasan ang weldability at toughness, na nangangailangan ng maingat na balanse sa pag-forging ng mga application.

Chromium (Cr)

Idinagdag sa mga halaga mula sa 0.5% hanggang 18% , ang chromium ay kapansin-pansing nagpapabuti sa paglaban sa kaagnasan at katigasan. Sa mga antas na higit sa 10.5%, ang bakal ay nagiging hindi kinakalawang. Sa Alloy Steel forgings para sa mataas na temperatura na mga aplikasyon, ang chromium ay nagpapatatag din ng mga karbida sa mataas na temperatura, na pumipigil sa paglambot sa ilalim ng init.

Nikel (Ni)

Pinapabuti ng nikel ang katigasan, lalo na sa mababang temperatura, at pinahuhusay ang resistensya ng kaagnasan. Ito ay karaniwang ginagamit sa dami ng 1% hanggang 5% sa mga istrukturang haluang metal na bakal. Sa kumbinasyon ng chromium, ang nickel ay lumilikha ng ilan sa mga pinaka-impake-resistant alloy steels na magagamit para sa pressure vessel forgings at mga bahagi ng turbine.

Molibdenum (Mo)

Isa sa mga pinakamahalagang karagdagan sa mga high-performance na haluang metal, ang molibdenum ay karaniwang idinaragdag sa 0.15% hanggang 1.0% . Ito ay makabuluhang pinahuhusay ang hardenability, paglaban sa temper embrittlement, at mataas na temperatura na lakas. Ang Alloy Steel forging na ginagamit sa pagbabarena ng langis at mga petrochemical na kapaligiran ay halos palaging naglalaman ng molibdenum.

Manganese (Mn)

Nag-aambag ang Manganese sa deoxidation sa panahon ng paggawa ng bakal at pinapabuti ang hardenability at tensile strength. Nineutralize nito ang mga nakakapinsalang epekto ng sulfur sa pamamagitan ng pagbuo ng manganese sulfide sa halip na iron sulfide. Ang mga antas ay karaniwang mula sa 0.30% hanggang 1.80% sa karaniwang mga grado ng bakal na haluang metal.

Paano Nauuri ang Alloy Steel: Low-Alloy vs. High-Alloy

Hindi lahat ng haluang metal ay pantay sa komposisyon o pagganap. Hinahati sila ng industriya sa dalawang malawak na kategorya batay sa kabuuang porsyento ng mga elemento ng alloying na naroroon. Ang pag-uuri na ito ay may direktang epekto sa pag-forging ng mga parameter, mga kinakailangan sa paggamot sa init, at mga aplikasyon sa pagtatapos ng paggamit.

Pag-uuri ng haluang metal na bakal ayon sa kabuuang nilalaman ng elemento ng alloying at karaniwang mga aplikasyon
Kategorya	Kabuuang Alloy Content	Karaniwang Alloying Elemento	Mga Karaniwang Aplikasyon
Mababang-Alloy na Bakal	Mas mababa sa 8%	Cr, Mo, Ni, Mn, V	Mga pressure vessel, pipeline, structural forgings, automotive component
High-Alloy Steel	8% o higit pa	Cr, Ni, Mo, W, Co	Aerospace, gas turbines, pagpoproseso ng kemikal, mataas na temperatura na mga forging
Hindi kinakalawang na asero (subset)	Higit sa 10.5% Cr minimum	Cr, Ni, Mo	Pagproseso ng pagkain, pandagat, medikal, pag-forging ng balbula
Tool Steel (subset)	Variable, mataas na C alloys	W, Mo, Cr, V	Mga tool sa pagputol, dies, molds, forging tooling

Sa industriya ng pagpapanday, ang mga mababang-alloy na bakal ay tumutukoy sa karamihan ng mga palsipikadong Alloy Steel na ginawa sa buong mundo , pangunahin dahil nag-aalok sila ng mahusay na balanse ng mga mekanikal na katangian at cost-efficiency. Ang mga high-alloy na grado ay nakalaan para sa matinding mga kondisyon ng serbisyo kung saan ang mga kinakailangan sa pagganap ay nagbibigay-katwiran sa tumaas na gastos sa materyal.

Paano Ginagawa ang Alloy Steel: Mula sa Raw Ore hanggang sa Tapos na Komposisyon

Ang produksyon ng alloy steel ay isang multi-stage na prosesong metalurhiko na nangangailangan ng tumpak na kontrol sa bawat hakbang. Ang pag-unawa sa prosesong ito ay nagpapaliwanag kung bakit napakahalaga ng pagkakapare-pareho ng komposisyon sa Alloy Steel forgings — kahit na ang maliliit na deviation sa chemistry ay maaaring makaapekto nang malaki sa mga huling katangian ng huwad na bahagi.

Iron Ore Smelting at Pangunahing Produksyon ng Bakal

Ang proseso ay nagsisimula sa isang blast furnace kung saan ang iron ore, coke, at limestone ay pinagsama sa mga temperatura na lumampas. 1,500°C . Gumagawa ito ng pig iron — isang high-carbon, high-impurity form ng iron. Ang baboy na bakal ay pinipino sa isang basic oxygen furnace (BOF) o electric arc furnace (EAF) upang bawasan ang carbon content at alisin ang mga hindi gustong impurities tulad ng sulfur at phosphorus, na gumagawa ng krudo na bakal.

Secondary Metallurgy at Alloying Element Addition

Ang mga elementong pinaghalo ay idinaragdag sa panahon ng pangalawang metalurhiya, kadalasan sa isang ladle furnace. Ang mga ferro-alloys (iron-chromium, ferro-molybdenum, ferro-vanadium, atbp.) ay ipinakilala sa mga tiyak na dami upang makamit ang target na kimika. Maaaring gamitin ang vacuum degassing upang mabawasan ang mga antas ng hydrogen at oxygen — lalo na kritikal para sa mga pag-forging ng Alloy Steel na sasailalim sa mga kapaligiran na may mataas na stress. Ang buong sandok ay hinahalo at sinasampol ng maraming beses upang kumpirmahin ang homogeneity ng kemikal bago i-cast.

Patuloy na Casting o Ingot Casting

Ang likidong haluang metal na bakal ay pinatitibay sa billet, blooms, slab, o ingots depende sa downstream forging process. Para sa malalaking Alloy Steel forging — gaya ng ring forgings, shafts, o pressure vessel body — ingot casting ay madalas na ginustong. Ang mga ingot ay maaaring tumimbang kahit saan mula sa ilang daang kilo hanggang higit pa 300 metriko tonelada . Ang solidification rate at ingot geometry ay nakakaapekto sa panloob na kagalingan ng materyal, kung kaya't ang disenyo ng ingot ay bahagi ng kalidad na proseso ng engineering.

Homogenization at Conditioning

Ang mga cast ingots o billet ay binabad sa mga homogenization furnace sa mga temperaturang karaniwang nasa pagitan 1,100°C at 1,250°C para sa pinalawig na mga panahon (hanggang 48 oras para sa malalaking ingot) upang maalis ang segregation — ang hindi pantay na pamamahagi ng mga elemento ng alloying na nangyayari sa panahon ng solidification. Ang hakbang na ito ay hindi mapag-usapan para sa mga premium na Alloy Steel forging kung saan ang mga pare-parehong katangian sa buong cross-section ay kinakailangan.

Ano ang Pinagkaiba ng Alloy Steel Forging sa Casting o Bar Stock

Kapag ang alloy na bakal ay ginawa sa kanyang ingot o billet form, ang materyal ay sumasailalim sa forging - isang thermomechanical na proseso na pangunahing nagbabago sa panloob na istraktura ng bakal at nagpapataas ng mga mekanikal na katangian nito nang higit pa sa kung ano ang maaaring makamit ng casting o machining mula sa bar stock.

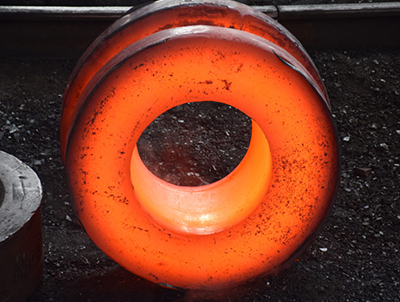

Sa panahon ng proseso ng forging, ang haluang metal na bakal ay pinainit hanggang sa hanay ng temperatura ng forging nito — karaniwang nasa pagitan 1,050°C at 1,250°C — at pagkatapos ay hinubog sa pamamagitan ng compressive force gamit ang hydraulic presses, martilyo, o ring rolling equipment. Ang proseso ng pagpapapangit na ito ay nakakamit ng ilang kritikal na kinalabasan:

Ang panloob na porosity at pag-urong mga lukab mula sa paghahagis ay sarado at pinagsama-sama, na lumilikha ng isang ganap na siksik, tunog na materyal.
Ang istraktura ng butil ay pino at nakahanay sa kahabaan ng hugis ng bahagi, na lumilikha ng isang direksiyon na istraktura ng hibla na nagpapabuti sa lakas sa pangunahing direksyon ng stress.
Ang mga inclusion at segregation band ay pinaghiwa-hiwalay at muling ipinamahagi, na binabawasan ang kanilang negatibong epekto sa nakakapagod na buhay.
Ang gawaing thermomechanical ay nagpapakilala ng kinokontrol na dislokasyon na density sa kristal na sala-sala, na nag-aambag sa mas mataas na lakas ng ani.

Ang resulta ay iyon Ang Alloy Steel forging ay karaniwang nagpapakita ng 20% hanggang 40% na mas mataas na lakas ng pagkapagod kumpara sa katumbas na alloy steel castings na may parehong komposisyon. Ito ang dahilan kung bakit ang mga bahaging kritikal sa kaligtasan — mga turbine disc, landing gear, pressure flanges, drill collars — ay halos palaging tinutukoy bilang mga forging kaysa sa mga casting.

Mga Karaniwang Alloy Steel na Grado na Ginagamit sa Mga Forging at Ano ang Nilalaman ng mga Ito

Ang pandaigdigang industriya ng bakal ay nag-standardize ng daan-daang mga grade ng alloy steel, bawat isa ay may tinukoy na hanay ng komposisyon na na-optimize para sa mga partikular na katangian ng pagganap. Ang mga sumusunod na grado ay kabilang sa mga pinaka-malawak na ginagamit sa Alloy Steel forgings:

4140

AISI 4140 — Chromium-Molybdenum Steel

Komposisyon: 0.38–0.43% C, 0.80–1.10% Cr, 0.15–0.25% Mo, 0.75–1.00% Mn . Isa sa pinakamalawak na ginagamit na mga bakal na haluang metal sa buong mundo. Nag-aalok ng mahusay na hardenability, paglaban sa pagkapagod, at katigasan. Karaniwang hinuhubog sa mga shaft, gears, axle, connecting rods, at tool joints para sa sektor ng langis at gas. Ang tensile strength pagkatapos maabot ang heat treatment 950–1,100 MPa depende sa kapal ng seksyon at temperatura ng tempering.

4340

AISI 4340 — Nickel-Chromium-Molybdenum Steel

Komposisyon: 0.38–0.43% C, 0.70–0.90% Cr, 0.20–0.30% Mo, 1.65–2.00% Ni . Kilala bilang isang sasakyang panghimpapawid-kalidad na alloy steel, ang 4340 ay nagbibigay ng pambihirang lakas at tibay kahit sa malalaking cross-section. Ang Alloy Steel forging na ginawa mula sa 4340 ay ginagamit sa mga undercarriage ng sasakyang panghimpapawid, mga crankshaft, at mga bahagi ng istruktura na may grade-sa-baluti. Ang lakas ng makunat ay maaaring lumampas 1,400 MPa kapag naaangkop na pinainit.

F22

ASTM A182 F22 — Chromium-Molybdenum Alloy (2.25Cr-1Mo)

Isang mataas na temperatura na haluang metal na naglalaman ng 2.00–2.50% Cr at 0.87–1.13% Mo . Malawakang tinukoy para sa pressure vessel at piping forgings sa petrochemical at refinery environment. Ang gradong ito ay nagpapanatili ng lakas at lumalaban sa pag-atake ng hydrogen sa mga temperatura hanggang sa 550°C , ginagawa itong kailangang-kailangan sa hydroprocessing equipment flanges, valve body, at reactor nozzles.

P91

Grade P91 — Binagong 9Cr-1Mo Steel

Komposisyon: 8.00–9.50% Cr, 0.85–1.05% Mo, 0.18–0.25% V, 0.06–0.10% Nb . Partikular na binuo para sa high-pressure, high-temperature na steam service sa power generation. Ang Alloy Steel forging mula sa P91 ay ginagamit sa pangunahing steam piping, header, at valve body na tumatakbo sa temperatura hanggang sa 620°C . Ang pagdaragdag ng vanadium at niobium ay lumilikha ng mga pinong carbide precipitates na lumalaban sa creep deformation sa loob ng mga dekada ng serbisyo.

Heat Treatment ng Alloy Steel Forgings: Pag-unlock sa Mga Tunay na Katangian

Ang komposisyon ng haluang metal na bakal ay tumutukoy sa potensyal nito, ngunit ang heat treatment ay kung ano ang nagbubukas at nag-aangkop sa potensyal na iyon para sa isang partikular na aplikasyon. Ang Alloy Steel forging ay halos palaging sumasailalim sa kahit isang heat treatment operation pagkatapos ng forging, at marami ang sumasailalim sa maraming sequential treatment.

Normalizing

Ang forging ay pinainit sa humigit-kumulang na temperatura 50°C hanggang 70°C sa itaas ng mataas na kritikal na temperatura (Ac3) at pagkatapos ay pinalamig ng hangin. Ang pag-normalize ay pinipino ang istraktura ng butil na nabalisa sa panahon ng forging at pinapawi ang mga natitirang stress. Para sa mga bakal na haluang metal, ang normalizing na temperatura ay karaniwang bumabagsak sa pagitan 860°C at 950°C . Ang paggamot na ito ay madalas na ang unang hakbang bago ang pagsusubo at tempering.

Pag-Quenching at Tempering (Q&T)

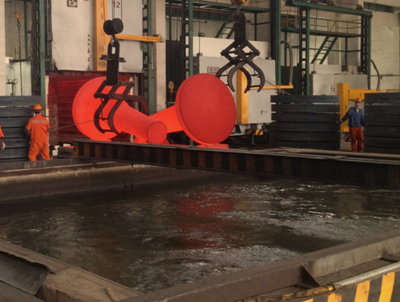

Ang pagsusubo ay kinabibilangan ng pag-init ng forging sa austenitizing temperature (karaniwan 830°C hanggang 900°C para sa karamihan ng Cr-Mo alloy steels) at mabilis na pinapalamig ito sa tubig, langis, o polymer quench media. Gumagawa ito ng martensitic microstructure na may napakataas na tigas - madalas sa itaas 50 HRC - ngunit din mataas na brittleness. Pagkatapos ay pinapainit ng tempering ang martensitic forging sa mas mababang temperatura, kadalasan sa pagitan 540°C at 700°C , upang mabawasan ang brittleness habang pinapanatili ang karamihan ng pagpapabuti ng lakas. Ang mga huling mekanikal na katangian ay lubos na nakokontrol sa pamamagitan ng pagpili ng temperatura ng tempering.

Pagsusupil

Ginagamit kapag ang forging ay nangangailangan ng maximum na lambot para sa machining, o kapag ang mga panloob na stress ay kailangang ganap na alisin. Ang buong pagsusubo ay nagsasangkot ng mabagal na paglamig ng furnace mula sa itaas ng Ac3, na gumagawa ng nakararami na ferritic-pearlitic microstructure. Para sa ilang kumplikadong Alloy Steel na forging na may masalimuot na mga kinakailangan sa machining, ang annealing ay binabawasan ang pagkasira ng tool at mga oras ng ikot ng machining nang malaki — kung minsan ay pinuputol ang oras ng machining ng 30% hanggang 50% kumpara sa forging sa as-quenched condition.

Post-Weld Heat Treatment (PWHT)

Maraming Alloy Steel forging ang isinasama sa mga welded assemblies. Pagkatapos ng welding, ang heat-affected zone (HAZ) ay naglalaman ng isang tumigas, malutong na microstructure at mga natitirang tensile stress na maaaring humantong sa pagkaantala ng pag-crack o pagkabigo ng serbisyo. PWHT sa mga temperaturang karaniwang nasa pagitan 600°C at 760°C para sa Cr-Mo alloy steels, pinapainit ang HAZ, binabawasan ang nilalaman ng hydrogen, at pinabababa ang mga natitirang stress sa mga katanggap-tanggap na antas. Para sa mga forging ng pressure vessel, ang PWHT ay isang ipinag-uutos na kinakailangan sa ilalim ng karamihan sa mga code ng disenyo.

Mga Industriya na Umaasa sa Alloy Steel Forging at Bakit Mahalaga ang Komposisyon

Ang pagpili ng komposisyon ng haluang metal para sa mga forging ay palaging hinihimok ng aplikasyon. Ang iba't ibang mga industriya ay naglalagay ng iba't ibang mga hinihingi sa kanilang mga huwad na bahagi, at ang diskarte sa alloying ay dapat na itugma nang tumpak sa kapaligiran ng serbisyo.

Industriya ng Langis at Gas

Gumagana ang mga drill collar, valve, wellhead equipment, at pipeline flanges sa mga kapaligirang may matinding pressure, H2S-induced stress corrosion, at corrosive fluid. Alloy Steel forgings sa sektor na ito ay karaniwang gumagamit ng mga marka ng AISI 4130, 4140, at F22, na lahat ay pinagsasama ang sapat na paglaban sa kaagnasan na may mataas na lakas ng ani na kailangan upang mapaglabanan ang mga presyon sa itaas 100 MPa sa mga deep-well application.

Aerospace at Depensa

Ang mga bahagi ng landing gear, actuator rod, at structural attachment fitting ay nangangailangan ng pinakamataas na ratio ng lakas-sa-timbang na makakamit sa bakal. Ang AISI 4340 at ang mga variant nitong vacuum-arc-remelted (VAR) ay nagbibigay ng tensile strength hanggang sa 1,800 MPa sa mga antas ng katigasan ng bali na katugma sa disenyong mapagparaya sa pinsala. Ang bawat gramo ng timbang na nai-save sa isang sasakyang panghimpapawid ay may pangmatagalang halaga ng pagpapatakbo, kaya naman ang komposisyon ng haluang metal sa aerospace Alloy Steel forging ay kinokontrol sa mga tolerance na mas mahigpit kaysa sa karaniwang mga komersyal na marka.

Power Generation

Ang mga steam turbine rotors, generator shaft, at pressure vessel nozzle sa nuclear at thermal power plant ay patuloy na gumagana sa mataas na temperatura at presyon sa loob ng mga dekada. Gumagamit ang Alloy Steel forging sa sektor na ito ng mga creep-resistant na grado tulad ng P91, P92, at 12Cr-1Mo, kung saan ang vanadium, niobium, at tungsten na mga karagdagan ay lumilikha ng microstructural stability na pumipigil sa pagbabago ng dimensional at pagkawala ng lakas. 100,000 oras ng serbisyo sa mga temperaturang higit sa 550°C.

Automotive at Malakas na Makinarya

Ang mga crankshaft, camshaft, connecting rod, axle shaft, at mga bahagi ng gearbox ay kumakatawan sa pinakamalaking volume na segment ng pandaigdigang Alloy Steel forgings market. Nangibabaw dito ang mga grado tulad ng 5140 (Cr steel) at 8620 (Ni-Cr-Mo carburizing steel), na nag-aalok ng kumbinasyon ng katigasan ng ibabaw mula sa pagpapatigas ng kaso at mga matibay na katangian ng core mula sa komposisyon ng haluang metal. Ang taunang produksyon ng automotive alloy steel forgings ay lumampas 10 milyong metriko tonelada sa buong mundo , na ginagawang automotive ang nag-iisang pinakamalaking end-use na segment.

Pagsubok at Pag-verify ng Kalidad ng Alloy Steel Forgings

Dahil ang komposisyon ng haluang metal na bakal ay direktang tumutukoy sa mga katangian ng pangwakas na forging, ang mahigpit na pagsubok sa maraming yugto ng produksyon ay karaniwang kasanayan. Ang mga sumusunod na pagsubok ay karaniwang ginagawa sa Alloy Steel forgings upang ma-verify na ang materyal ay nakakatugon sa mga kinakailangan sa detalye:

Pagsusuri ng Kemikal

Ang optical emission spectrometry (OES) o X-ray fluorescence (XRF) ay ginagamit upang i-verify ang kemikal na komposisyon ng bawat init ng alloy steel bago mag-forging. Ang mga resulta ay dapat na nasa loob ng tinukoy na hanay ng komposisyon para sa bawat elemento. Para sa mga kritikal na aplikasyon, ang pagtatasa ng sandok ay dinadagdagan ng pagsusuri ng produkto na kinuha mula sa natapos na pag-forging.

Mechanical Testing

Sinusukat ng tensile testing (bawat ASTM E8 o ISO 6892) ang yield strength, ultimate tensile strength, elongation, at pagbawas sa area. Sinusuri ng Charpy impact testing (bawat ASTM E23) ang tibay sa mga tinukoy na temperatura. Ang hardness testing (Brinell, Rockwell, o Vickers) ay nagpapatunay sa pagtugon sa heat treatment sa buong forging cross-section.

Ultrasonic Testing (UT)

Ang awtomatiko o manu-manong UT ay ginagamit upang makita ang mga panloob na discontinuities gaya ng porosity, mga bitak, o mga inklusyon sa loob ng katawan ng forging. Ang pamantayan sa pagtanggap ay tinutukoy ng mga pamantayan tulad ng ASTM A388 o EN 10228-3. Para sa malalaking Alloy Steel forging na ginagamit sa mga pressure vessel o turbine, ang UT ay ginagawa sa 100% ng dami ng forging .

Magnetic Particle Testing (MT)

Nakikita ng MT ang mga discontinuity sa ibabaw at malapit sa ibabaw sa mga ferritic alloy steel. Ang forging ay magnetized at ang mga pinong ferromagnetic particle ay nagpapakita ng mga indikasyon ng crack sa ibabaw. Ang pagsubok na ito ay partikular na mahalaga para sa Alloy Steel forging na na-machine, dahil ang machining ay maaaring magbunyag ng mga bitak sa ilalim ng ibabaw o maglantad ng mga tahi na hindi nakikita sa rough-forged na kondisyon.

Alloy Steel kumpara sa Plain Carbon Steel sa Forging Applications

Ang isang praktikal na tanong sa anumang proseso ng disenyo ng forging ay kung ang karagdagang halaga ng mga elemento ng alloying ay makatwiran kumpara sa plain carbon steel. Ang sumusunod na paghahambing ay nagbibigay ng isang data-driven na pananaw:

Pangunahing paghahambing ng ari-arian sa pagitan ng plain carbon steel at karaniwang alloy steel forging grades
Ari-arian	Plain Carbon Steel (1045)	Alloy na Bakal (4140)	Alloy Steel (4340)
Lakas ng Tensile (Q&T)	570–700 MPa	950–1,100 MPa	1,200–1,450 MPa
Katatagan	Mababa (mababaw na hardening)	Katamtaman-Mataas	Napakataas
Katigasan sa mababang temperatura	mahirap	Mabuti	Mahusay
paglaban sa kaagnasan	mahirap	Katamtaman	Katamtaman
Lakas ng mataas na temperatura	mahirap above 300°C	Mabuti to 450°C	Mabuti to 450°C
Kamag-anak na Gastos ng Materyal	Pinakamababa	1.5–2x plain carbon	2.5–4x na plain carbon

Sa mga application kung saan maliit ang forging, gaanong na-load, o madaling palitan, ang plain carbon steel ay maaaring isang praktikal na pagpipilian. Gayunpaman, para sa anumang bahagi kung saan ang pagkabigo ay magiging sakuna, o kung saan ang pagbabawas ng laki ng seksyon (timbang) ay mahalaga sa komersyo, Ang mga Alloy Steel forging ay naghahatid ng kalamangan sa cost-performance na mabilis na na-offset ang mas mataas na presyo ng materyal sa pamamagitan ng pinababang timbang ng bahagi, pinahabang buhay ng serbisyo, at mas mababang dalas ng pagpapanatili.

Paano Pumili ng Tamang Alloy Steel na Grado para sa Iyong Kinakailangan sa Forging

Ang pagpili ng tamang komposisyon ng haluang metal para sa isang forging project ay isang structured engineering na desisyon. Ang mga sumusunod na salik ay dapat na sistematikong suriin:

Saklaw ng temperatura ng serbisyo: Para sa mga nakapaligid at katamtamang temperatura hanggang 400°C, sapat na ang mga karaniwang marka ng Cr-Mo tulad ng 4140 o F11. Para sa mga temperaturang higit sa 500°C, dapat isaalang-alang ang binagong 9Cr grades (P91, P92) o austenitic stainless forging.
Kinakailangang antas ng lakas: Tukuyin ang pinakamababang lakas ng ani at lakas ng makunat na kinakailangan ng disenyo. Para sa mga yield strength na higit sa 900 MPa, dapat piliin ang mga nickel-containing grades (4340, 300M) o ultra-high-strength alloy steels.
Kapal ng seksyon at pagiging matigas: Ang mga malalaking seksyon na forging ay nangangailangan ng mas mataas na hardenability upang makamit ang through-hardening. Ang mga plain alloy na bakal tulad ng 4140 ay maaaring ganap na tumigas sa mga seksyon hanggang humigit-kumulang 75mm diameter ; para sa mas malalaking seksyon, kailangan ang mga mas mataas na nickel grade o vacuum-remelted na variant.
Nakakasira na kapaligiran: Kung ang forging ay malantad sa H2S, chlorides, o acid environment, ang mga corrosion-resistant na alloy na bakal na may mas mataas na chromium o hindi kinakalawang na grado ay dapat isaalang-alang, kahit na ang mga batayang mekanikal na kinakailangan ay maaaring matugunan ng isang mas simpleng haluang metal.
Mga kinakailangan sa weldability: Ang mas mataas na nilalaman ng carbon at haluang metal sa pangkalahatan ay binabawasan ang weldability. Kung ang Alloy Steel forging ay hinangin sa serbisyo, isang carbon equivalent (CE) value sa ibaba 0.45 ay karaniwang naka-target upang maiwasan ang hydrogen-induced crack sa HAZ nang walang mandatoryong preheating.
Matigas na epekto sa mababang temperatura: Para sa mga offshore, Arctic, o cryogenic application, dapat tukuyin ang Charpy impact energy sa pinakamababang temperatura ng disenyo. Ang mga pagdaragdag ng nikel ay ang pinaka-epektibong paraan upang mapanatili ang katigasan sa mga sub-zero na temperatura sa mga forging ng haluang metal.

Mga Umuusbong na Trend sa Alloy Steel Composition at Forging Technology

Ang larangan ng pagbuo ng haluang metal na bakal ay hindi static. Ang mga pagsisikap sa pananaliksik at pagpapaunlad ng industriya ay patuloy na itinutulak ang mga hangganan ng kung ano ang maaaring makamit ng mga komposisyon ng haluang metal, na may makabuluhang implikasyon para sa mga susunod na henerasyong Alloy Steel forging.

Advanced High-Strength Low-Alloy (AHSLA) Steels

Ang mga gradong ito ay nakakamit ng mga tensile strength sa itaas 1,000 MPa na may kabuuang nilalaman ng haluang metal sa ibaba 3%, pangunahin sa pamamagitan ng microalloying na mga karagdagan ng niobium (0.02–0.06%), titanium (0.01–0.04%), at vanadium (0.05–0.15%). Ang mekanismo ay umaasa sa precipitation hardening mula sa fine carbide at nitride particle na nabubuo sa panahon ng kinokontrol na paglamig pagkatapos ng forging. Ang resulta ay isang grado na pinagsasama ang lakas ng tradisyonal na high-alloy steel na may makabuluhang pinahusay na weldability at mas mababang gastos sa raw material.

Thermomechanical Controlled Processing (TMCP) para sa Forgings

Isinasama ng TMCP ang forging deformation sa kinokontrol na paglamig sa iisang coordinated sequence, na pinapalitan ang mga conventional reheating at quenching cycle. Para sa mga bakal na haluang metal, maaaring makamit ng TMCP ang mga laki ng butil sa ibaba 10 micrometer — malayong mas pino kaysa conventionally forged at heat-treated na materyal. Ang mas pinong laki ng butil ay sabay-sabay na nagpapabuti sa lakas, tigas, at paglaban sa pagkapagod nang hindi dinadagdagan ang nilalaman ng haluang metal, na binabawasan ang pagkonsumo ng enerhiya ng heat treatment nang hanggang sa 25% sa ilang mga pagpapanday.

Additive Manufacturing bilang Complement sa Forgings

Bagama't hindi maaaring kopyahin ng additive manufacturing (AM) ang fiber structure at density ng Alloy Steel forgings, ito ay lalong ginagamit para sa malapit-net-shape preforms na pagkatapos ay pineke. Binabawasan ng hybrid na diskarteng ito ang materyal na basura mula sa 60–70% na mga ratio ng buy-to-fly tipikal sa conventional forging na mas mababa sa 30% para sa mga kumplikadong hugis, habang pinapanatili ang mga benepisyo sa integridad ng istruktura ng proseso ng forging. Ang mga haluang metal na pulbos para sa AM ay isang lumalaking espesyalidad na segment, na may mga komposisyon na malapit na sumasalamin sa mga naitatag na marka ng wrought alloy.

Computational Alloy Design

Ang mga tool sa computational thermodynamics na nakabatay sa CALPHAD ay nagbibigay-daan na ngayon sa mga metallurgist na magdisenyo ng mga bagong komposisyon ng haluang metal sa pamamagitan ng paghula sa mga phase diagram, temperatura ng pagbabago, at microstructural evolution bago matunaw ang isang kilo ng bakal. Ang diskarteng ito ay kapansin-pansing nagpapabilis sa ikot ng pag-unlad para sa mga bagong Alloy Steel forging grades — binabawasan ang oras mula sa konsepto patungo sa kwalipikadong grado ng produksyon mula sa tradisyonal 10–15 taon hanggang 3–5 taon sa ilang programa.

Wika

+86-13915203580

Magsumite ng puna
