Ano ang Punto ng Pagkatunaw ng Bakal?
1370°C – 1540°C / 2500°F – 2800°F
Ang bakal ay hindi natutunaw sa isang nakapirming temperatura. Dahil ang bakal ay isang haluang metal na bakal at carbon, na kadalasang pinagsama sa mga elemento tulad ng chromium, nickel, manganese, o molybdenum, ang melting point nito ay nasa loob ng isang range sa halip na sa isang eksaktong figure. Karamihan sa mga komersyal na grado ng bakal ay nagsisimulang maging likido sa isang lugar sa pagitan 1370°C at 1540°C (2500°F hanggang 2800°F) , na may tumpak na paglilipat ng halaga depende sa eksaktong kemikal na makeup ng grade na pinag-uusapan.
Ang hanay na ito ay mahalaga nang higit pa sa isang kuryusidad para sa mga metalurgist. Ginagamit ito ng mga pandayan upang magtakda ng mga target ng furnace, ginagamit ito ng mga fabricator upang maunawaan kung gaano kalapit ang kanilang mga proseso ng welding o pagputol sa ganap na pagkatunaw, at ginagamit ito ng mga inhinyero upang hatulan kung paano kikilos ang isang istraktura kung ito ay malantad sa matinding init. Ang isang daang degree na pag-indayog sa tuldok ng pagkatunaw ay maaaring magbago ng pagkonsumo ng enerhiya ng furnace, matigas ang ulo na mga pagpipilian sa lining, at maging ang grado ng bakal na pinili para sa isang partikular na aplikasyon.
Dalawang magkakaugnay na termino ang sulit na paghiwalayin nang maaga. Ang solidus temperatura ay kung saan nagsisimula ang pagkatunaw, at ang liquidus temperatura ay kung saan ang metal ay ganap na likido. Sa pagitan ng dalawang puntong ito, ang bakal ay umiiral sa isang halo-halong, bahagyang natunaw na estado na kung minsan ay tinatawag ng mga foundry operator na mushy zone. Ang mga pagpapasya sa paghahagis at pagbuhos ay ginagawa nang nasa isip ang zone na ito, dahil ang pagbuhos ng masyadong maaga ay maaaring magdulot ng hindi kumpletong daloy, habang ang sobrang init ay nag-aaksaya ng enerhiya at maaaring magsulong ng paglaki ng butil na nagpapahina sa huling produkto.
Isaalang-alang ang isang praktikal na halimbawa. Gumagana ang isang structural fabrication shop na nagpuputol ng steel plate na may oxy-fuel torch na may temperatura ng apoy na mas mataas sa punto ng pagkatunaw, kaya naman ang gilid ng hiwa ay madaling tunaw at tinatangay ng oxygen stream. Ang isang pandayan na nagbubuhos ng isang bloke ng makina, sa kabaligtaran, ay sadyang nagpapainit sa metal ng isang katamtamang margin lamang sa itaas ng temperatura ng liquidus, dahil ang sobrang sobrang init ay nag-aaksaya ng gasolina at maaaring pababain ang natapos na paghahagis. Ang parehong pisikal na pag-aari, ang punto ng pagkatunaw, ay nagtutulak ng dalawang ganap na magkaibang desisyon sa pagpapatakbo depende sa proseso.
Bakit Nag-iiba-iba ang Punto ng Pagkatunaw ng Bakal?
Ang purong bakal ay natutunaw sa medyo predictable na 1538°C (2800°F). Sa sandaling ang carbon at iba pang mga elemento ng alloying ay ipinakilala, ang bilang na iyon ay magsisimulang lumipat. Ang bawat elemento ay nagbabago sa kristal na sala-sala ng metal na bahagyang naiiba, at ang pinagsama-samang epekto ay kung ano ang gumagawa ng malawak na hanay ng pagkatunaw na nakikita sa buong pamilya ng bakal.
Carbon
Kahit na ang maliit na pagtaas sa nilalaman ng carbon ay kapansin-pansing nagpapababa sa punto ng pagkatunaw. Ang pagtataas ng carbon mula sa humigit-kumulang 0.05 porsiyento hanggang 2.0 porsiyento ay maaaring humila sa punto ng pagkatunaw pababa nang higit sa 100°C, kaya naman ang mga high-carbon tool steel ay karaniwang natutunaw sa mas mababang temperatura kaysa sa napakababang carbon na mild steel.
Chromium
Ang Chromium ang tumutukoy sa elemento ng hindi kinakalawang na asero at may posibilidad na magpataas ng resistensya sa kaagnasan habang may katamtamang epekto sa pagtunaw, pinapanatili ang mga hindi kinakalawang na marka sa loob ng medyo makitid na banda kumpara sa iba pang mga pamilya ng alloy.
Nikel
Nikel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Manganese
Ang Manganese ay idinagdag sa halos bawat komersyal na grado ng bakal sa maliit na halaga. Tumutulong ito sa pag-deoxidize ng tinunaw na bakal sa panahon ng produksyon at may banayad na nakakapagpapahinang epekto sa pangkalahatang hanay ng pagkatunaw.
Molibdenum
Molibdenum raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Silicon
Ang silikon ay ginagamit bilang isang deoxidizer sa panahon ng paggawa ng bakal at nakakatulong sa lakas sa ilang mga spring at electrical steels, na may maliit lamang na impluwensya kung saan ang metal ay nagsisimulang lumambot at tumutunaw.
Mahalaga rin ang trace impurities. Ang sulfur at phosphorus, na natitira sa mga hilaw na materyales kung hindi maayos na pinino, ay maaaring magpababa sa epektibong pag-uugali ng pagkatunaw sa mga hangganan ng butil at mag-ambag sa isang hindi pangkaraniwang bagay na tinatawag na hot shortness, kung saan ang metal ay nagiging malutong at madaling mag-crack sa mataas na temperatura ng pagtatrabaho bago pa man ito lumalapit sa bulk melting point nito. Ito ay isang dahilan kung bakit binibigyang diin ng modernong paggawa ng asero ang mahigpit na pagkontrol sa mga natitirang antas ng elemento sa halip na subaybayan lamang ang mga pangunahing pagdaragdag ng alloying.
Ang praktikal na takeaway para sa sinumang pumipili ng materyal ay ang pariralang "the melting point of steel" ay talagang shorthand para sa isang pamilya na may malapit na kaugnayang mga halaga. Dalawang coil na magkatabi sa isang warehouse floor, isang mild steel at isang high-carbon tool steel, ay maaaring magkaroon ng mga melting point na nagkakaiba nang higit sa 100 degrees Celsius kahit na parehong wastong inilarawan bilang bakal.
Mga Punto ng Pagkatunaw ayon sa Uri ng Bakal
Pinagpangkat ng talahanayan sa ibaba ang mga karaniwang pamilya ng bakal at ang mga hanay ng pagkatunaw na karaniwang nauugnay sa bawat isa. Ang mga bilang na ito ay sumasalamin sa mga pangkalahatang sanggunian sa industriya sa halip na isang sheet ng detalye ng mill, kaya palaging kumpirmahin ang mga eksaktong halaga laban sa sertipikadong data para sa isang partikular na init o grado bago ito maging bahagi ng isang kritikal na pagkalkula.
| Uri ng Bakal | Punto ng Pagkatunaw (°C) | Melting Point (°F) |
|---|---|---|
| Mababang-carbon (banayad) na bakal | 1410 – 1530 | 2570 – 2785 |
| Medium at high-carbon na bakal | 1410 – 1530 | 2570 – 2785 |
| hindi kinakalawang na asero | 1375 – 1530 | 2500 – 2785 |
| Mababang haluang metal na bakal | ≈ 1432 | ≈ 2610 |
| Mataas na haluang metal na bakal | ≈ 1415 | ≈ 2600 |
| Tool na bakal | 1400 – 1425 | 2550 – 2600 |
| Structural steel | ≈ 1425 | ≈ 2600 |
Pansinin kung paano Ang tool steel at structural steel ay umupo nang bahagyang mas mababa kaysa sa mas malawak na carbon steel band. Ang mga tool steel ay nagdadala ng mas mataas na carbon at karagdagang mga elemento ng alloying na humihila pababa sa punto ng pagkatunaw, at ang mga structural grade ay binuo para sa weldability at tigas sa halip na para makayanan ang pinakamataas na temperatura ng furnace.
Dapat ding tandaan na sa loob ng alinmang kategorya, ang hanay ay hindi pantay na ipinamamahagi. Ang isang 1020 mild steel at isang 1095 high-carbon steel ay parehong technically carbon steel, ngunit ang mas mataas na carbon grade ay patuloy na uupo patungo sa ibabang dulo ng banda habang ang mas payat na grade ay nasa itaas na dulo. Ang sinumang tumukoy sa mga setting ng furnace para sa isang pinaghalong batch ng scrap o stock ay dapat isaalang-alang ang spread na ito sa halip na ipagpalagay na ang isang temperatura ng midpoint ay babagay sa bawat piraso nang pantay.
Paano Talagang Sinusukat ang Melting Point ng Bakal?
Ang mga numero ng punto ng pagkatunaw ay hindi nagmumula sa hula. Ang mga metalurgist at laboratoryo ng mga materyales ay umaasa sa ilang mga naitatag na pamamaraan upang i-pin down ang solidus at liquidus na temperatura para sa isang partikular na komposisyon ng bakal.
Differential thermal analysis
Ang isang maliit na sample ay pinainit sa tabi ng isang inert reference na materyal, at ang pagkakaiba ng temperatura sa pagitan ng dalawa ay sinusubaybayan. Ang punto kung saan ang sample ng bakal ay sumisipsip ng labis na init upang baguhin ang bahagi ay nagpapakita ng mga solidus at liquidus na mga punto nang tumpak.
Optical pyrometry
Sa mga production furnace, binabasa ng non-contact optical pyrometers ang radiant energy na ibinibigay ng molten o near-melten steel upang matantya ang temperatura sa ibabaw nang walang probe na direktang dumadampi sa metal, na mahalaga dahil sa kung gaano kabilis ang isang thermocouple ay mauubos ng likidong bakal.
Immersion thermocouple
Ang mga disposable, sacrificial thermocouple probe ay direktang inilubog sa tinunaw na bakal para sa maikling pagbabasa. Ang bawat probe ay ginagamit nang isang beses at itinatapon, dahil ang dulo ay nawasak ng init, ngunit ang pagbabasa ay lubos na tumpak para sa isang pagsukat na iyon.
Sanggunian ng diagram ng phase
Sa halip na magsukat ng pisikal na sample sa bawat oras, madalas na kumunsulta ang mga inhinyero sa iron-carbon phase diagram at alloy-specific na phase diagram, na nagmamapa kung paano nagbabago ang mga temperatura ng solidus at liquidus habang nagbabago ang komposisyon, na nagpapahintulot sa pag-uugali ng pagkatunaw na mahulaan mula sa isang kilalang kimika.
Karaniwang pinagsama ng mga production furnaces ang ilan sa mga pamamaraang ito. Maaaring subaybayan ng tuluy-tuloy na optical pyrometer ang mga pangkalahatang trend sa buong init, habang ang pana-panahong immersion thermocouple dips ay nagpapatunay sa aktwal na temperatura ng paliguan sa mga pangunahing punto ng pagpapasya gaya ng bago lamang i-tap ang furnace.
Mula sa Furnace hanggang Ingot: Paano Talagang Natutunaw ang Bakal
Ang pag-unawa kung saan pumapasok ang melting point sa buong produksyon ay nakakatulong na ipaliwanag kung bakit itinuturing ang numero bilang isang kritikal na parameter ng pagpapatakbo sa halip na isang katotohanan sa background.
Electric arc furnace (EAF)
Ang mga scrap na bakal ay inilalagay sa isang refractory-lined na sisidlan at natutunaw gamit ang mga electric arc na hinampas sa pagitan ng malalaking graphite electrodes at ng charge. Ang mga temperatura ng paliguan ay kumportableng itinutulak sa itaas ng liquidus point, kadalasan sa hanay na 1600°C hanggang 1700°C, upang matiyak ang ganap na pagkatunaw at upang bigyan ng oras para sa pagpino ng mga reaksyon bago mag-tap.
Basic oxygen furnace (BOF)
Ang tinunaw na bakal mula sa isang blast furnace ay pinagsama sa scrap at hinipan ng high-purity na oxygen, na nag-trigger ng mga exothermic na reaksyon na nakakatulong na mapanatili ang mataas na temperatura na kinakailangan upang mapanatiling likido ang singil habang ang carbon at mga dumi ay na-oxidize.
Induction furnace
Karaniwan sa mga pandayan na gumagawa ng mas maliliit na batch o mga espesyal na haluang metal, ang mga induction furnace ay gumagamit ng mga electromagnetic field para direktang init ang singil, na nag-aalok ng tumpak na kontrol sa temperatura na angkop sa pagtama sa isang partikular na superheat na target sa itaas ng liquidus point.
Sa bawat kaso, itinakda ang target na temperatura ng paliguan na may partikular na liquidus point ng alloy bilang sahig, kasama ang isang superheat margin na nagbibigay sa operator ng oras ng pagtatrabaho para sa pagbuhos, pagdaragdag ng alloying, at pagbaba ng temperatura habang inilipat sa isang molde o tuluy-tuloy na caster. Masyadong maliit na sobrang init ay nanganganib na bahagyang tumigas ang bakal bago ito umabot sa amag; masyadong maraming nag-aaksaya ng enerhiya at maaaring magpataas ng matigas na pagkasuot.
Temperatura ng Melting Point kumpara sa Structural Failure
~1370–1540°C
Ang temperatura kung saan pisikal na nagiging likido ang bakal mula sa solid. Ang pag-abot sa puntong ito ay nangangailangan ng furnace o isang napakatindi, napapanatiling pinagmumulan ng init.
~500–600°C
Ang hanay ng temperatura kung saan nagsisimulang mawalan ng sapat na lakas ang load-bearing steel na hindi na nito ligtas na masuportahan ang dinisenyong load nito, bago pa man ang metal ay malapit sa tinunaw.
Ang pagkakaibang ito ay isa sa mga pinaka hindi maintindihang punto tungkol sa pag-uugali ng bakal. Ang isang bakal na sinag ay hindi kailangang matunaw upang mabigo. Karaniwang pinapanatili lamang ng istrukturang bakal ang isang maliit na bahagi lamang ng lakas ng ani sa temperatura ng silid nito kapag pumasa ito sa humigit-kumulang 500 hanggang 600°C, kaya naman nakatuon ang engineering ng proteksyon sa sunog sa pagpapanatili ng bakal sa ibaba ng threshold na iyon kaysa sa ibaba ng punto ng pagkatunaw nito. Ang isang arkitekto o inhinyero na nagdidisenyo para sa paglaban sa sunog ay gumagana sa isang ganap na naiibang numero kaysa sa isang foundry operator na nagbubuhos ng tinunaw na bakal sa isang amag.
Binabago din ng load ang larawan. Ang isang bahagyang na-load na miyembro ay maaaring makaligtas sa mas mataas na temperatura kaysa sa isang mabigat na na-load bago ito mag-deform, kaya ang eksaktong temperatura ng pagkabigo para sa anumang partikular na elemento ng istruktura ay nakasalalay sa kung gaano karaming bigat ang dinadala nito kaugnay sa na-rate na kapasidad nito, hindi sa isang unibersal na numero.
Ang agwat na ito sa pagitan ng melting point at functional failure ay nagpapaliwanag din kung bakit ang bakal ay kadalasang inilalarawan bilang unti-unting nawawala ang lakas sa halip na nabigo nang sabay-sabay. Sa pagitan ng humigit-kumulang 200°C at 300°C, karamihan sa mga carbon steel ay nagpapanatili ng halos lahat ng kanilang lakas sa temperatura ng silid. Mula doon pataas, ang curve ng lakas ay yumuyuko pababa sa isang accelerating rate, kaya ang pagkakaiba sa pagitan ng 500°C at 600°C ay higit na mahalaga sa isang istrukturang pagkalkula kaysa sa parehong isang-daang-degree na gap na malapit sa temperatura ng silid.
Steel Melting Point sa Forging at Manufacturing

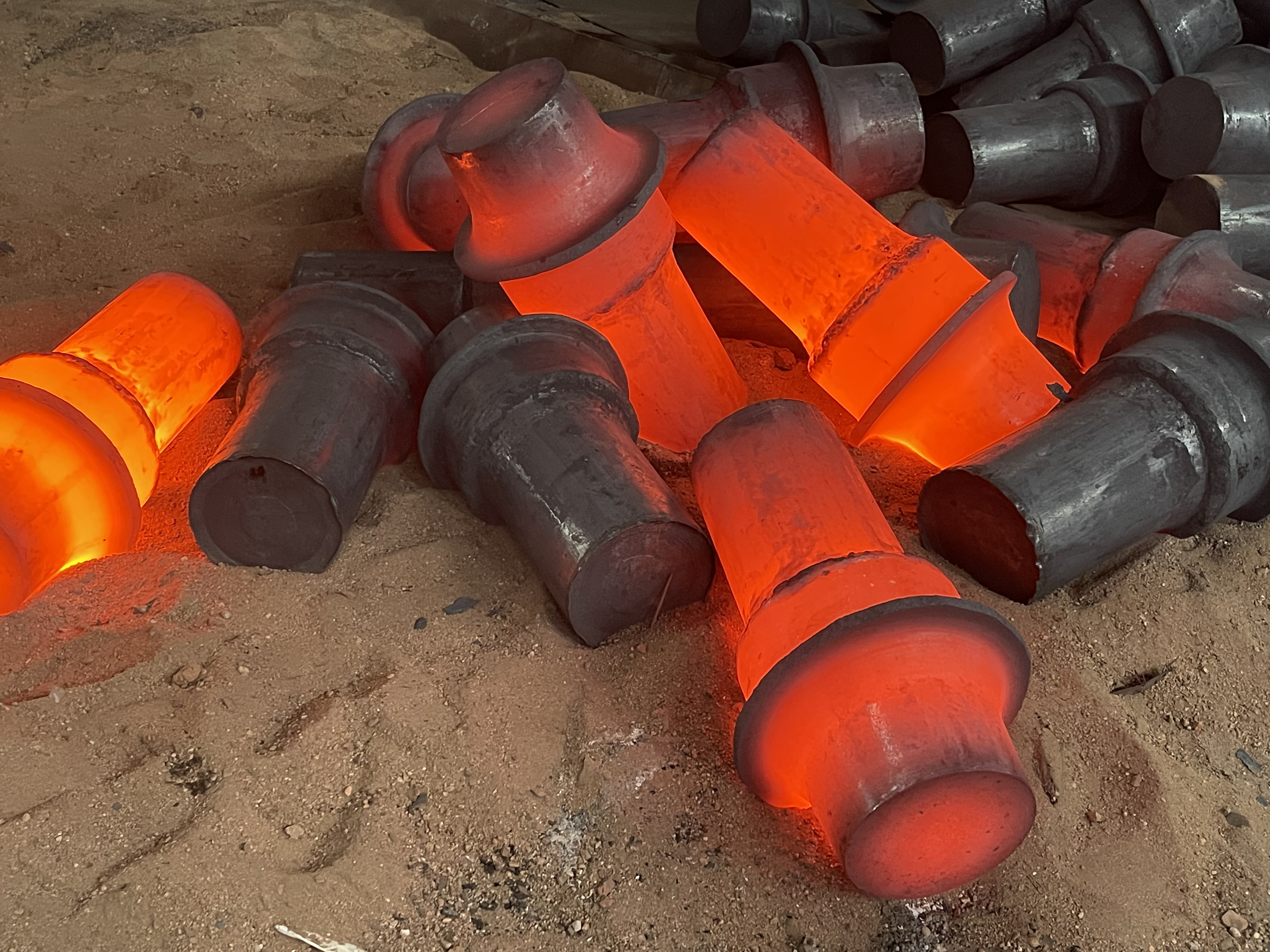

Ang punto ng pagkatunaw ay hindi ang bilang na pinakamahalaga sa isang palapag ng forging shop. Ang mahalaga ay ang forging temperatura window , isang banda na kumportableng nakaupo sa ibaba ng hanay ng pagkatunaw kaya ang metal ay sapat na mainit upang mabagong hugis sa pamamagitan ng pagmamartilyo o pagpindot, ngunit hindi kailanman lumalapit sa pagkatunaw.
Pag-init ng billet
Ang stock ng bakal ay pinainit sa isang furnace patungo sa hot working range, karaniwang binabanggit sa paligid ng 1100°C hanggang 1250°C (humigit-kumulang 2000°F hanggang 2300°F) para sa maraming carbon at alloy grade, na mas mababa sa melting range na ipinakita sa unahan ng artikulong ito.
Pagbabad para sa pare-parehong temperatura
Ang workpiece ay pinananatili sa temperatura na may sapat na katagalan para sa init na tumagos nang pantay-pantay sa pamamagitan ng cross-section nito, na iniiwasan ang isang sitwasyon kung saan ang ibabaw ay magagawa ngunit ang core ay medyo malamig at lumalaban sa deformation.
Pagpapanday ng bakal sa ilalim ng presyon
Ang mga martilyo, pinindot, o rolling na kagamitan ay muling hinuhubog ang lumambot ngunit solidong bakal sa nais na anyo. Ang pananatiling maayos sa ilalim ng punto ng pagkatunaw ay nagpapanatili sa istraktura ng butil na buo at ito ay bahagi ng kung bakit ang mga huwad na bahagi ay pinahahalagahan para sa lakas kumpara sa mga katumbas ng cast.
Kinokontrol na paglamig
Pagkatapos ng paghugis, ang bahagi ay pinalamig sa isang kinokontrol na paraan, kung minsan ay may kasunod na paggamot sa init, upang i-lock ang mga mekanikal na katangian na idinisenyo upang makamit ang proseso ng forging.
Ang pag-unawa sa agwat sa pagitan ng forging temperature at melting point ay nagpapaliwanag ng maraming tungkol sa kung bakit ang forging equipment ay inengineered sa paraang ito. Ang mga kontrol ng furnace, pyrometer, at mga pamamaraan sa oras ng pagbabad ay umiiral upang panatilihing ligtas ang workpiece sa loob ng forging window. I-overshoot ang bintanang iyon at i-drift patungo sa melting range, at ang panganib ng nasusunog na bakal, magaspang na istraktura ng butil, at pag-crack habang hinuhubog ay tumataas nang husto. Ito ang isang dahilan kung bakit tinatrato ng mga nakaranasang tindahan ang data ng melting point na hindi bilang isang operating target, ngunit bilang isang matigas na kisame upang manatiling malinaw sa panahon ng anumang mainit na proseso ng pagtatrabaho.
Hot forging vs cold forging
Karamihan sa pag-forging ng bakal ay nangyayari nang mainit, sa window ng temperatura na inilarawan sa itaas, dahil ang pinainit na bakal ay nade-deform nang mas mababa ang puwersa kaysa sa bakal sa temperatura ng silid at nagre-recrystallize habang gumagana ito, na iniiwasan ang pagbuo ng panloob na stress. Ang cold forging, sa kabilang banda, ay humuhubog sa bakal sa o malapit sa temperatura ng silid, umaasa sa ductility ng metal kaysa sa init. Ang cold forging ay walang kaugnayan sa talakayan ng melting point sa isang direktang kahulugan, ngunit ito ay nagkakahalaga ng pagbanggit dahil ang pagpili sa pagitan ng mainit at malamig na forging ay bahagyang hinihimok ng kung paano nagbabago ang mga katangian ng isang binigay na grado ng bakal habang ito ay lumalapit, o nananatiling malayo sa, mga thermal limit nito.
Mga karaniwang depekto na nauugnay sa sobrang pag-init sa panahon ng forging
Kapag pinahintulutan ng isang furnace operator ang stock na gumapang nang masyadong malapit sa hanay ng pagkatunaw, malamang na lumitaw ang ilang mga predictable na depekto. Ang paglago ng butil ay gumagawa ng magaspang na panloob na istraktura na nagpapababa ng katigasan. Ang nagsisimulang matunaw sa mga hangganan ng butil, kung minsan ay tinatawag na pagkasunog, ay maaaring permanenteng makapinsala sa materyal kahit na ang karamihan ng piraso ay hindi kailanman nakikitang tunaw. Bumibilis ang pagbuo ng scale habang tumataas ang temperatura, nag-aaksaya ng materyal at nagpapakumplikado sa downstream na pagtatapos. Ang maagang pagkilala sa mga senyales na ito ay bahagi ng kung bakit nananatiling pangunahing pokus sa pagpapanday ng mga operasyon ang pagkontrol at pagsubaybay sa temperatura ng furnace.
Melting Point sa Welding at Cutting Kumpara sa Forging
Ang welding at thermal cutting ay nakaupo sa tapat na dulo ng temperatura spectrum mula sa forging. Kung saan ang forging ay sadyang umiiwas sa melting range, ang welding ay nakasalalay sa pag-abot dito, kahit sa lokal lang, upang pagsamahin ang dalawang piraso ng bakal.
Sa panahon ng arc welding, ang immediate weld pool ay karaniwang lumalampas sa bulk melting point ng base steel sa isang makabuluhang margin, dahil ang arc mismo ay nasusunog sa ilang libong degrees at nakakatulong ang localized na superheating na matiyak ang ganap na pagsasanib sa pagitan ng parent metal at filler material. Ito ay isang makitid, lubos na naka-localize na kaganapan, hindi tulad ng furnace melting kung saan ang buong singil ay dinadala sa temperatura. Ang nakapalibot na base metal na may maikling distansya lamang mula sa weld pool ay maaaring malapit pa rin sa temperatura ng silid, kaya naman ang welding ay nagpapakilala ng matarik na thermal gradient at kung bakit ang pagkontrol sa heat input at cooling rate ay napakahalaga sa kalidad ng weld.
Ang mga proseso ng thermal cutting tulad ng pagputol ng oxy-fuel at pagputol ng plasma ay gumagana nang katulad, na nagtutulak sa isang makitid na banga ng bakal na lumampas sa punto ng pagkatunaw nito upang mailabas ito bilang molten slag, habang ang nakapalibot na plate ay nananatiling hindi apektado sa istruktura, bukod sa isang makitid na lugar na apektado ng init.
Paano Ikinukumpara ang Melting Point ng Steel sa Iba pang mga Metal
Ang paglalagay ng bakal sa tabi ng iba pang karaniwang pang-industriya na metal ay nakakatulong na ilagay ang pag-uugali ng pagkatunaw nito sa konteksto, lalo na para sa sinumang pumipili sa pagitan ng mga materyales para sa isang mataas na temperatura na aplikasyon.
| Metal | Punto ng Pagkatunaw (°C) | Melting Point (°F) |
|---|---|---|
| Nangunguna | ≈ 327 | ≈ 621 |
| Sink | ≈ 420 | ≈ 788 |
| aluminyo | ≈ 660 | ≈ 1221 |
| tanso | ≈ 1085 | ≈ 1985 |
| Purong bakal | ≈ 1538 | ≈ 2800 |
| Bakal (pangkalahatang hanay) | 1370 – 1540 | 2500 – 2800 |
| Titanium | ≈ 1668 | ≈ 3034 |
| Tungsten | ≈ 3422 | ≈ 6192 |
Ang bakal ay nakaupo nang kumportable sa itaas ng aluminyo at tanso, na nagpapaliwanag kung bakit ang aluminyo at tanso ay nangangailangan ng mas kaunting enerhiya ng furnace upang matunaw at karaniwang ginagamit kung saan ang mas mababang temperatura ng pagproseso ay isang kalamangan. Ang Titanium ay natutunaw sa isang kapansin-pansing mas mataas na temperatura kaysa sa karamihan ng mga grado ng bakal, at ang tungsten ay nasa isang kategorya ng sarili nitong, kaya naman ang tungsten ay pinili para sa mga filament at mga bahagi na dapat makaligtas sa matinding, matagal na init na lubos na magpapatunaw ng bakal.
Kapansin-pansin, ang punto ng pagkatunaw ng bakal ay malapit sa, at sa karamihan ng mga formulations ng haluang metal na bahagyang mas mababa, sa purong bakal. Ito ay naaayon sa pangkalahatang prinsipyo ng metalurhiko na ang paghalo ng isang elemento ay halos palaging nagpapababa ng punto ng pagkatunaw nito kumpara sa purong base metal, isang pattern na totoo sa karamihan ng mga karaniwang sistema ng haluang metal, hindi lamang bakal.
Mga Karaniwang Maling Palagay Tungkol sa Natutunaw na Punto ng Steel
Ang bakal ay may isang eksaktong punto ng pagkatunaw, sa parehong paraan na nagyeyelo ang tubig sa eksaktong zero degrees Celsius.
RealidadAng bakal ay isang haluang metal, kaya natutunaw ito sa isang saklaw na tinukoy ng solidus at liquidus na temperatura nito, na nagbabago sa komposisyon sa halip na umupo sa isang nakapirming numero.
Ang isang istraktura ng bakal ay nagiging mapanganib lamang kapag nagsimula itong matunaw.
RealidadNawawalan ng malaking bahagi ng structural steel ang kapasidad na nagdadala ng pagkarga nito sa paligid ng 500°C hanggang 600°C, daan-daang degree na mas mababa sa hanay ng pagkatunaw nito, kaya tumataas ang panganib sa pagkabigo bago pa man ang metal ay malapit sa likido.
Ang hindi kinakalawang na asero ay palaging may mas mataas na punto ng pagkatunaw kaysa sa plain carbon steel dahil ito ay isang premium na materyal.
RealidadAng dalawang hanay ay lubos na nagsasapawan, at depende sa eksaktong mga marka na inihahambing, ang ilang mga carbon steel ay maaaring magkaroon ng mas mataas na punto ng pagkatunaw kaysa sa ilang hindi kinakalawang na grado.
Ang pag-forging ay nangangailangan ng pag-init ng bakal na malapit sa punto ng pagkatunaw nito upang maging sapat itong malambot upang hubugin.
RealidadAng forging ay sadyang nananatiling mas mababa sa melting range, karaniwang 100°C hanggang 300°C na mas mababa, dahil ang pagtatrabaho nang masyadong malapit sa liquefaction ay nakakasira sa istraktura ng butil at nagpapataas ng panganib ng pag-crack.
Mga Madalas Itanong
Anong temperatura ang natutunaw ng bakal sa Celsius?
Karamihan sa mga komersyal na grado ng bakal ay natutunaw sa isang lugar sa pagitan ng 1370°C at 1540°C, na may eksaktong bilang na depende sa nilalaman ng carbon at ang pagkakaroon ng iba pang mga elemento ng alloying gaya ng chromium, nickel, o manganese.
Anong temperatura ang natutunaw sa bakal sa Fahrenheit?
Sa Fahrenheit, ang parehong hanay ay isinasalin sa humigit-kumulang 2500°F hanggang 2800°F, medyo nagbabagong muli depende sa partikular na grado at ang alloying content nito.
Iba ba ang punto ng pagkatunaw ng hindi kinakalawang na asero sa carbon steel?
Malaking magkakapatong ang dalawang hanay. Karaniwang nahuhulog ang stainless steel sa pagitan ng 1375°C at 1530°C, habang ang carbon steel ay karaniwang bumabagsak sa pagitan ng 1410°C at 1530°C, kaya ang pagkakaiba sa pagitan ng isang partikular na stainless at isang partikular na grado ng carbon ay kadalasang mas maliit kaysa sa inaasahan ng mga tao.
Bakit ang structural steel ay nabigo sa sunog bago pa ito matunaw?
Bumaba nang husto ang kapasidad ng pagdadala ng load kapag ang bakal ay pumasa sa humigit-kumulang 500°C hanggang 600°C, isang temperatura na mas mababa sa saklaw ng pagkatunaw nito. Ang bakal ay solid pa rin sa puntong iyon, ngunit nawalan ito ng labis na lakas upang patuloy na suportahan ang idinisenyo nitong karga.
Ano ang pagkakaiba sa pagitan ng temperatura ng pagkatunaw at temperatura ng forging?
Ang punto ng pagkatunaw ay kung saan ang bakal ay nagiging ganap na likido. Ang forging temperature ay isang mas mababang working window, karaniwang humigit-kumulang 1100°C hanggang 1250°C para sa maraming grado, partikular na pinili upang manatiling malinaw sa hanay ng pagkatunaw habang ginagawang sapat na malambot ang metal upang muling hubugin.
Ang pagdaragdag ba ng carbon ay nagpapataas o nagpapababa sa punto ng pagkatunaw ng bakal?
Ang pagdaragdag ng carbon ay nagpapababa ng punto ng pagkatunaw. Ang mas mataas na carbon content ay humihila pababa sa hanay ng pagkatunaw, na bahagi kung bakit ang mga high-carbon tool steel ay karaniwang natutunaw sa medyo mas mababang temperatura kaysa sa napakababang carbon na mild steel.
Bakit ang punto ng pagkatunaw ng bakal ay ibinigay bilang isang hanay sa halip na isang numero?
Ang bakal ay isang haluang metal, hindi isang purong elemento, kaya wala itong isang nakapirming punto ng pagkatunaw tulad ng ginagawa ng purong bakal. Ang eksaktong solidus at liquidus na temperatura ay nagbabago sa partikular na halo ng carbon at alloying na elemento sa bawat grado.
Gaano kainit ang isang weld pool kumpara sa punto ng pagkatunaw ng bakal?
Ang isang tipikal na arc welding weld pool ay tumatakbo nang mas mataas sa bulk melting range ng base steel, kadalasan sa paligid ng 1600°C o mas mataas sa immediate arc zone, dahil ang proseso ay nangangailangan ng sapat na sobrang init upang matiyak ang ganap na pagsasanib sa pagitan ng base metal at filler.
Nagbabago ba ang punto ng pagkatunaw ng bakal sa presyon o altitude?
Bahagyang nagbabago ang punto ng pagkatunaw na may presyon sa isang mahigpit na termodinamikong kahulugan, ngunit ang epekto ay sapat na maliit sa normal na mga kondisyon ng atmospera na hindi ito praktikal na salik para sa pang-araw-araw na furnace, forging, o welding operations.
