Anong Uri ng Alloy ang Bakal? Ang Direktang Sagot
Ang bakal ay pangunahing isang bakal-carbon haluang metal , kung saan ang nilalaman ng carbon ay mula 0.02% hanggang 2.14% ayon sa timbang. Ang makitid na banda ng carbon na iyon ay nagbabago kung hindi man ay ang malutong na baboy na bakal sa isang materyal na may kakayahang sumasaklaw sa mga tulay, pabahay ng mga turbine, at bumubuo ng backbone ng modernong imprastraktura. Higit pa sa pangunahing kumbinasyong iron-carbon na ito, Alloy na Bakal nagpapakilala ng mga karagdagang elemento ng alloying — gaya ng manganese, chromium, nickel, molybdenum, vanadium, at silicon — upang mag-engineer ng mga partikular na katangiang mekanikal, thermal, at kemikal na hindi kayang makuha ng plain carbon steel.
Ang terminong "alloy steel" ay parehong tumpak at malawak. Sa pinakamahigpit na kahulugan ng metalurhiko, ang lahat ng bakal ay isang haluang metal dahil naglalaman ito ng hindi bababa sa dalawang elemento. Ngunit sa pang-industriya na kasanayan, ang "alloy na bakal" ay partikular na tumutukoy sa mga bakal kung saan ang mga sinasadyang pagdaragdag ng isa o higit pang mga elemento ng alloying ay nagtutulak sa pagganap na lampas sa karaniwang mga grado ng carbon steel. Kapag ang materyal na ito ay hinubog sa pamamagitan ng compressive foce habang mainit o malamig, ang resulta ay Alloy na Bakal forgings — ang mga bahagi na pinahahalagahan para sa kanilang direksyong daloy ng butil, higit na tibay, at paglaban sa pagkapagod sa mga hinihinging kapaligiran ng serbisyo.
Paano Nauuri ang Bakal bilang Alloy
Ang mga metallurgist ay nag-uuri ng mga haluang metal batay sa kanilang base metal at ang likas na katangian ng mga karagdagang elemento. Ang bakal ay nasa loob ng mas malawak na pamilya ng ferrous na haluang metal — mga haluang metal kung saan ang bakal ang nangingibabaw na elemento. Sa loob ng ferrous alloys, ang nilalaman ng carbon ay gumuhit ng unang pangunahing linya ng paghahati:
Sa loob ng pamilyang bakal, ang American Iron and Steel Institute (AISI) at Society of Automotive Engineers (SAE) ay nagpapanatili ng malawak na pinagtibay na sistema ng pagtatalaga. Ang mga carbon steel ay nagdadala ng mababang konsentrasyon ng mga elemento ng haluang metal, samantalang ang mga bakal na haluang metal ay sadyang lumampas sa mga sumusunod na konsentrasyon ng threshold (tulad ng tinukoy ng AISI) para sa anumang solong elemento: 1.65% mangganeso, 0.60% silikon, o 0.60% tanso , o isama ang mga tinukoy na minimum na halaga ng aluminum, chromium, cobalt, niobium, molybdenum, nickel, titanium, tungsten, vanadium, o zirconium.
Ang pag-uuri na ito ay napakahalaga sa pagkuha, kwalipikasyon ng pamamaraan ng welding, pagpaplano ng paggamot sa init, at paggawa ng Alloy Steel forgings . Dapat itong tratuhin ng isang forging shop na kumukuha ng 4340 alloy steel (isang nickel-chromium-molybdenum grade) mula sa isang plain 1045 carbon steel sa mga tuntunin ng preheat temperature, quench media, at tempering cycle.
| Kategorya ng Bakal | Nilalaman ng Carbon | Mga Pangunahing Elemento ng Alloying | Mga Karaniwang Aplikasyon |
|---|---|---|---|
| Mababang-Carbon na Bakal | 0.02%–0.30% | Mn, Si (menor de edad) | Sheet metal, wire, structural beam |
| Medium-Carbon Steel | 0.30%–0.60% | Mn, Si | Mga shaft, gear, gulong ng riles |
| High-Carbon na Bakal | 0.60%–2.14% | Mn, Si | Springs, cutting tools, piano wire |
| Mababang-Alloy na Bakal | 0.10%–0.50% | Cr, Ni, Mo, V (<5% sa kabuuan) | Mga pressure vessel, pipeline, Alloy Steel forging |
| High-Alloy Steel (hal. Stainless) | Nag-iiba | Cr (>10.5%), Ni, Mo | Mga kagamitan sa pagkain, kagamitang medikal, dagat |
Ang Talagang Ginagawa ng Bawat Alloying Element sa Bakal
Ang pag-unawa kung bakit nabuo ang bakal sa paraang ito ay nangangailangan ng pag-alam kung ano ang kontribusyon ng bawat elemento. Ang kaalamang ito ay partikular na may kaugnayan para sa Alloy Steel forgings , kung saan ang panghuling microstructure ay nakasalalay sa haluang metal chemistry na nakikipag-ugnayan sa temperatura ng forging, ratio ng pagbabawas, at kasunod na paggamot sa init.
Carbon
Ang pinaka-maimpluwensyang elemento. Ang bawat 0.10% na pagtaas sa carbon ay nagpapataas ng tensile strength ng humigit-kumulang 65–70 MPa habang binabawasan ang ductility. Ang carbon ay bumubuo ng iron carbide (Fe3C, cementite), na nagpapatigas sa matris. Sa mas mataas na antas, ang weldability at impact toughness ay bumaba nang husto.
Manganese
Naroroon sa halos lahat ng komersyal na bakal sa 0.30%–1.80%. Manganese desulfurizes ang matunaw, na pumipigil sa hot-shortness. Pinapataas din nito ang hardenability — ang lalim kung saan maaaring tumigas ang bakal — na ginagawa itong kailangang-kailangan sa mga structural na Alloy Steel na grado at mabibigat na forging.
Chromium
Idinagdag mula sa 0.50% pataas para sa hardenability at wear resistance. Sa mga antas na higit sa 10.5%, ang chromium ay bumubuo ng isang self-healing passive oxide layer, na tumutukoy sa hindi kinakalawang na asero. Sa tool steels at die steels, ang chromium carbide ay nagbibigay ng pambihirang paglaban sa abrasion. Karaniwan sa 52100 bearing steel at H13 tool steel.
Nikel
Pinalalakas ng nikel ang ferrite nang hindi binabawasan ang katigasan, isang bihirang kumbinasyon. Ito ay partikular na epektibo sa mga sub-zero na temperatura, kaya naman ang nickel alloy steels (hal., 9% Ni steel) ay ginagamit para sa liquefied gas storage sa -196°C. Sa Alloy na Bakal forgings para sa aerospace landing gear o mga application ng depensa, ang nilalaman ng nikel na 1.8%–4.0% ay karaniwan (tulad ng sa 4340 at 300M).
Molibdenum
Kahit na ang mga maliliit na karagdagan (0.15%–0.30%) ay kapansin-pansing nagpapabuti sa hardenability at maiwasan ang pagkasira ng init — ang pagkawala ng tigas na nangyayari kapag ang ilang mga alloy na bakal ay hinahawakan o dahan-dahang pinalamig sa 250°C–400°C. Pinapabuti din ng Molybdenum ang lakas ng mataas na temperatura, na ginagawa itong mahalaga sa mga bakal na lumalaban sa creep para sa mga kagamitan sa pagbuo ng kuryente.
Vanadium
Isang tagapagdalisay ng butil. Ang mga Vanadium carbides at nitrides ay nagpindot sa mga hangganan ng butil ng austenite sa panahon ng mainit na pagtatrabaho at paggamot sa init, na pinananatiling maayos ang microstructure. Ang pinong laki ng butil ay nagpapabuti sa parehong lakas at tibay nang sabay-sabay — isang trade-off na kung hindi man ay mahirap makamit. Ang Vanadium ay ginagamit sa microalloyed steels, forged crankshafts, at high-speed tool steels.
Silicon
Ang isang deoxidizer sa panahon ng paggawa ng bakal, ang silikon ay nagpapalakas din ng ferrite. Sa 1%–2% na antas, ito ang pangunahing elemento ng alloying sa spring steels (hal., 9260) at electrical steels, kung saan binabawasan nito ang core losses sa pamamagitan ng pagtaas ng electrical resistivity. Itinaas ng Silicon ang elastic na limitasyon, kaya naman ang mga coil spring ay silicon-manganese alloy steel kaysa sa mga plain carbon grade.
Boron
Pambihirang makapangyarihan sa maliliit na karagdagan. Kasing liit ng 0.0005%–0.003% na boron ay nagpapataas ng kapansin-pansing hardenability nang hindi naaapektuhan ang iba pang mekanikal na katangian. Ang mga bakal na ginagamot ng boron (ang suffix na "B" sa mga pagtatalaga ng AISI, hal., 10B30) ay nagbibigay-daan sa pagbawas ng mas mahal na mga elemento tulad ng nickel at molibdenum, na binabawasan ang gastos nang hindi sinasakripisyo ang kakayahan sa pagpapatigas.

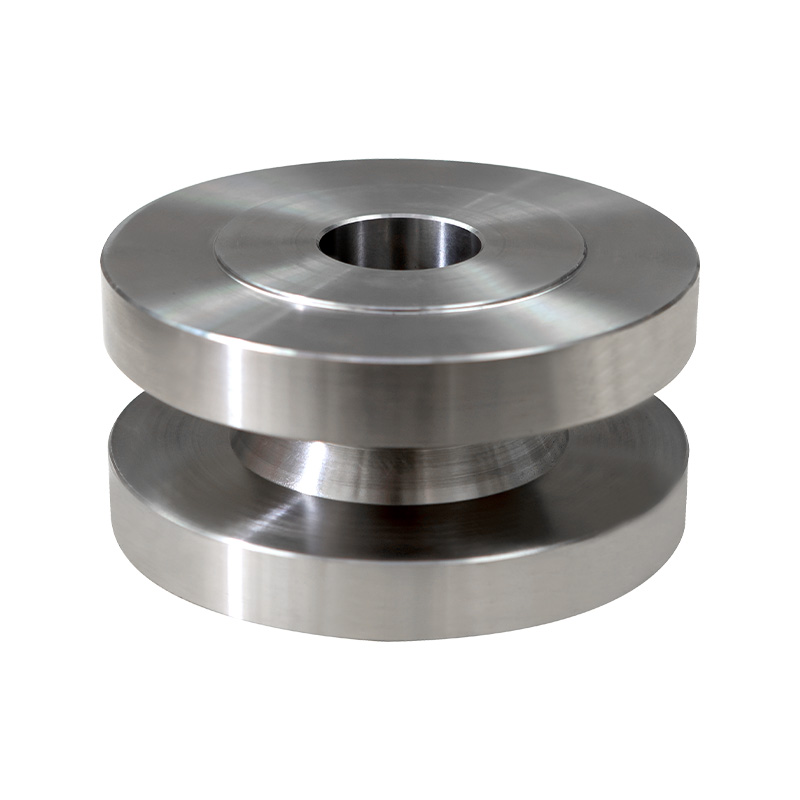

Alloy Steel Forgings: Bakit Ang Forging ang Tamang Proseso para sa Alloy Steel
Hindi lahat ng bahagi ng bakal ay nilikhang pantay-pantay, kahit na ginawa mula sa magkatulad na kimika. Ang ruta ng pagmamanupaktura - paghahagis, pagmachining mula sa bar, o pag-forging - ay tumutukoy sa panloob na istraktura ng bahagi at samakatuwid ang pagganap nito sa ilalim ng pagkarga. Alloy Steel forgings maghatid ng isang hanay ng mga bentahe sa istruktura na hindi maaaring ganap na gayahin ng ibang proseso.
Daloy ng Butil at Lakas ng Direksyon
Kapag ang isang alloy steel billet ay napeke, ang plastic deformation ay nakahanay sa istraktura ng butil ng metal kasama ang mga contour ng bahagi. Ito ay tinatawag na daloy ng hibla o daloy ng butil. Sa isang huwad na crankshaft, halimbawa, ang mga linya ng butil ay patuloy na bumabalot sa bawat paghagis at journal, na sumusunod sa hugis ng bahagi. Ang isang machined crankshaft cut mula sa bar stock ay pumuputol sa mga linya ng butil na iyon, na nag-iiwan sa dulo ng butil na nakalantad sa mga punto ng konsentrasyon ng stress. Ang resulta: ang mga huwad na crankshaft ay regular na lumalampas sa mga katumbas na machine sa ilalim ng katumbas na paglo-load ng pagkapagod sa pamamagitan ng isang salik na 2–3× sa mga nai-publish na paghahambing sa pagsubok sa pagkapagod (ASM Handbook, Volume 14A, Metalworking: Bulk Forming).
Porosity Elimination at Density Uniformity
Naglalaman ang cast steel ng inherent shrinkage porosity, gas pores, at dendritic segregation — na lahat ay lumilikha ng mga lokal na weak spot. Ang compressive forces sa forging ay bumagsak at hinangin ang mga void na ito. Ang ingot ng 4340 alloy steel na nagsisimula sa masusukat na porosity ay gumagawa ng forging na may malapit-zero detectable voids sa pamamagitan ng ultrasonic inspection ayon sa mga pamantayan ng ASTM A388. Mahalaga ito sa mga sangkap na naglalaman ng presyon tulad ng mga valve body, kung saan hindi katanggap-tanggap ang mga internal leakage path sa pamamagitan ng porosity.
Superior Mechanical Properties
Ang isang direktang paghahambing ay nagsasabi sa kuwento nang malinaw:
| Ari-arian | 4340 Alloy Steel Forging (Q&T) | 4340 Cast Steel (Q&T) |
|---|---|---|
| Ultimate Tensile Strength | 1,034–1,172 MPa | 930–1,000 MPa |
| Lakas ng ani | 862–1,000 MPa | 760–860 MPa |
| Charpy Impact (CVN) | 54–81 J sa -40°C | 27–41 J sa -40°C |
| Hangganan ng Pagkapagod (R = -1) | ~586 MPa | ~448 MPa |
| Pagbawas sa Lugar (%) | 58–65% | 35–45% |
Mga Karaniwang Grado na Ginagamit sa Alloy Steel Forgings
- 4130 (Chromoly): 0.28–0.33% C, 0.80–1.10% Cr, 0.15–0.25% Mo. Ginagamit sa mga structural fitting, roll cage, at frame ng bisikleta. Magandang weldability para sa isang haluang metal na bakal.
- 4140: 0.38–0.43% C, 0.80–1.10% Cr, 0.15–0.25% Mo. Ang pinakamalawak na ginagamit na low-alloy steel sa buong mundo. Kasama sa mga forging ang oil-field drill collars, gears, dies, at fasteners.
- 4340: 0.38–0.43% C, 1.65–2.00% Ni, 0.70–0.90% Cr, 0.20–0.30% Mo. Isa sa mga pinaka may kakayahang structural alloy steel. Ginagamit para sa landing gear ng sasakyang panghimpapawid, malalaking crankshaft, at mga bahagi ng ordnance na nangangailangan ng napakataas na lakas na may sapat na katigasan.
- 8620: 0.18–0.23% C, 0.40–0.70% Ni, 0.40–0.60% Cr, 0.15–0.25% Mo. Isang case-hardening steel. Ang mga forging ay kasunod na carburized o carbonitrided upang makabuo ng isang matigas, wear-resistant na ibabaw sa ibabaw ng isang matigas na core. Standard para sa ring at pinion gears.
- 52100: 0.93–1.05% C, 1.35–1.60% Cr. High-carbon chromium bearing steel. Ginagamit halos eksklusibo sa rolling element bearings, kung saan ang katigasan ng ibabaw na 60–64 HRC ay kinakailangan pagkatapos ng hardening.
- 300M: Isang binagong 4340 na may dagdag na silikon (1.45–1.80%) at vanadium. Ang tensile strength na higit sa 1,930 MPa ay makakamit. Ginagamit sa mga kritikal na aerospace Alloy Steel forging kung saan ang bigat at lakas ay pareho sa isang premium.
Mga Pangunahing Uri ng Alloy Steel at ang Kanilang mga Pang-industriyang Tungkulin
Ang mas malawak na kategorya ng alloy steel ay sumasaklaw sa ilang natatanging sub-families, bawat isa ay ininhinyero para sa isang partikular na hanay ng mga hinihingi sa pagganap. Ang mga ito ay hindi lamang mga label sa marketing — bawat uri ay may natatanging pilosopiya ng kimika at iba ang pagtrato sa init.
High-Strength Low-Alloy Steel (HSLA)
Ang mga bakal na HSLA ay naglalaman ng mas mababa sa 0.35% na carbon at maliliit na karagdagan ng niobium, vanadium, titanium, o tanso — karaniwang nasa ilalim ng 2%. Sa kabila ng katamtamang chemistry, ang mga lakas ng ani na 350–700 MPa ay nakakamit sa pamamagitan ng grain refinement at precipitation hardening sa halip na through-hardening. Ang mga marka ng HSLA tulad ng A572 Grade 50, A36, at API 5L X70 ay ginagamit sa structural steel para sa mga gusali, tulay, at pipeline. Ang kanilang weldability at mas mababang gastos kumpara sa tradisyonal na mga bakal na haluang metal ay ginawa silang nangingibabaw sa konstruksyon mula noong 1960s. Tinatantya ng World Steel Association (worldsteel.org) na ang HSLA steels ay kumakatawan sa halos 12% ng lahat ng bakal na ginawa sa buong mundo.
Hindi kinakalawang na asero
Tinukoy ng hindi bababa sa 10.5% chromium , ang hindi kinakalawang na asero ay ang pinakamataas na profile na high-alloy steel na pamilya. Ang Chromium ay tumutugon sa atmospheric oxygen upang bumuo ng isang nanometer na makapal na Cr2O3 film na nagpapalipat-lipat sa ibabaw at pinipigilan ang karagdagang oksihenasyon. Ang mga pangunahing grado — 304, 316, 410, 17-4 PH — ay naiiba sa nilalaman ng nikel, pagdaragdag ng molibdenum, at antas ng carbon. Ang mga Austenitic na grado (300-serye) ay non-magnetic at nag-aalok ng mahusay na paglaban sa kaagnasan; Ang mga martensitic grade (400-series) ay pinapatigas at ginagamit para sa mga kubyertos, surgical instruments, at Alloy Steel forging na nangangailangan ng parehong hardness at corrosion resistance.
Tool Steel
Ang mga tool steel ay mga haluang metal na bakal na ininhinyero upang gupitin, hugis, o bumuo ng iba pang mga materyales. Nakakamit nila ang katigasan ng 55–68 HRC sa pamamagitan ng mataas na carbon (0.60%–2.30%) at mga alloying elements na bumubuo ng mga hard carbide. Hinahati ng klasipikasyon ng AISI ang mga tool steel sa mga grupo: W (water-hardening), O (oil-hardening), D (die steels), H (hot-work), M (molybdenum high-speed), at T (tungsten high-speed). Ang H13, isang 5% chromium hot-work tool steel, ay ang karaniwang die material para sa aluminum die casting at warm-forging dies. Ang mga high-speed na bakal na M2 at M4 ay naglalaman ng tungsten, molybdenum, chromium, at vanadium upang mapanatili ang katigasan sa mga temperatura ng pagputol na higit sa 600°C.
Maraging Steel
Isang hindi pangkaraniwang sub-family: ang maraging steels ay may napakababang carbon (sa ilalim ng 0.03%) ngunit naglalaman ng 17%–19% nickel, kasama ang cobalt, molibdenum, at titanium. Lumalakas ang mga ito hindi sa pamamagitan ng carbon martensite ngunit sa pamamagitan ng pag-ulan ng mga intermetallic compound sa panahon ng pagtanda sa paligid ng 480°C. Ang resulta ay tensile strengths na 1,400–2,400 MPa na may fracture toughness na mas mataas kaysa sa high-carbon steels sa katumbas na lakas. Kasama sa mga gamit ang mga rocket motor casing, ultra-high-strength aircraft forgings, at precision tooling para sa aerospace composites fabrication.
Bearing Steel
Ang mga bearing steel, pangunahin ang 52100 at M50, ay nangangailangan ng matinding kalinisan — sinusukat sa mga bahagi bawat milyon ng oxygen at sulfur — dahil ang nonmetallic inclusions ay nagsisilbing fatigue crack initiation sites sa rolling contact. Ang vacuum arc remelting (VAR) o electroslag remelting (ESR) ay mga karaniwang pamamaraan ng produksyon. Ang resultang bakal, kapag tumigas sa 60–64 HRC at precision ground, ay nagbibigay ng rolling contact fatigue life na sinusukat sa bilyun-bilyong stress cycle. Ang mga bearing steel ay kumakatawan sa isa sa mga pinaka-hinihingi na aplikasyon para sa kontrol ng kalidad ng haluang metal.
Ang Proseso ng Forging para sa Alloy Steel: Mula sa Billet hanggang sa Tapos na Bahagi
Paggawa Alloy Steel forgings ay isang multi-stage na proseso ng pagmamanupaktura na nangangailangan ng malapit na kontrol sa bawat hakbang. Ang chemistry ng bakal, ang temperatura window para sa pagtatrabaho, ang kagamitan na ginamit, at ang init treatment na inilapat pagkatapos ay lahat ay nakikipag-ugnayan upang matukoy ang mga huling katangian.
Paghahanda ng Stock
Ang haluang metal na bakal ay dumarating sa forge bilang mga ingot, blooms, billet, o bar. Para sa mga kritikal na aerospace o energy-sector forgings, ang bakal ay maaaring ginawa sa pamamagitan ng vacuum arc remelting (VAR) or electroslag remelting (ESR) upang bawasan ang mga pagsasama ng sulfide at nilalaman ng oxygen sa napakababang antas. Ang papasok na materyal ay sinusuri sa ultrasonically (bawat ASTM A388 o katumbas) at dapat matugunan ang tinukoy na chemistry at mga kinakailangan sa kalinisan bago magsimula ang pagproseso.
Pag-init sa Temperatura ng Forging
Ang mga haluang metal ay may mga tiyak na hanay ng temperatura ng forging. Para sa 4140, ang hanay ng forging ay karaniwang 1,177°C hanggang 982°C (2,150°F hanggang 1,800°F) . Ang pag-init ay dapat na mabagal at pare-pareho sa gas-fired o electric resistance furnaces upang maiwasan ang mga thermal gradient na maaaring pumutok sa billet. Tinitiyak ng tagal ng pagbababad na pare-pareho ang temperatura ng billet sa kabuuan ng cross-section nito — kritikal para sa malalaking diameter na forging na higit sa 300 mm, kung saan nililimitahan ng thermal diffusivity kung gaano kabilis uminit ang core.
Pagpapanday ng Operasyon
Depende sa bahagi ng geometry at dami ng produksyon, ang pag-forging ay maaaring isagawa sa isang martilyo (gravity drop, pneumatic, o counterblow), isang mechanical press, isang hydraulic press, o isang ring-rolling mill. Open-die forging hinuhubog ang billet sa pagitan ng flat o contoured dies, pagbuo ng grain flow nang paunti-unti — ginagamit para sa malalaking shaft, disc, at custom na hugis. Closed-die (impression-die) forging pinipindot ang mainit na billet sa mga katugmang die cavity, na gumagawa ng mga bahaging malapit sa hugis-net na may mahusay na dimensional consistency at surface finish.
Kinokontrol na Paglamig
Pagkatapos ng pag-forging, ang mga sangkap ng bakal na haluang metal ay dapat palamigin sa isang kontroladong paraan upang maiwasan ang pag-crack (mula sa mga thermal gradient) at upang maiwasan ang pagbuo ng matigas, malutong na martensite. Ang malalaking Alloy Steel na forging ay kadalasang inilalagay sa mga insulated na kahon o hukay, ibinabaon sa buhangin, o mabagal na pinalamig sa mga hurno. Ang annealing o normalizing na hakbang na ito ay homogenize din ang microstructure at pinapawi ang forging stresses, inihahanda ang bahagi para sa kasunod na heat treatment o machining.

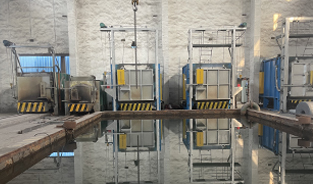

Paggamot sa init: Pawi at Pag-init
Karamihan sa mga Alloy Steel forging na inilaan para sa serbisyo sa istruktura ay tumatanggap ng a pawi at init ng ulo (Q&T) paggamot sa init. Ang forging ay austenitized — pinainit hanggang 845°C–899°C para sa 4140, halimbawa — pagkatapos ay mabilis na pinapatay sa langis, tubig, o polymer upang bumuo ng martensite. Ang martensite ay pagkatapos ay pinainit (muling pinainit hanggang 150°C–650°C) upang maibalik ang ductility at tigas habang pinapanatili ang karamihan sa tigas na nakuha. Ang temperatura ng tempering ay ang pangunahing pingga para sa pagbabalanse ng lakas at katigasan: ang mas mababang temperatura ng init ay nagbubunga ng mas mataas na lakas; ang mas mataas na temperatura ay nakakabawas sa lakas ngunit nagpapabuti sa katigasan ng epekto.
Inspeksyon at Pagsubok
Ang mga natapos na Alloy Steel forging ay sumasailalim sa dimensional inspection, mechanical testing (tensile, hardness, Charpy impact), at nondestructive examination (NDE) bago ihatid. Nakikita ng ultrasonic testing (UT) ang mga panloob na depekto; Ang magnetic particle inspection (MPI) ay nagpapakita ng mga bitak sa ibabaw at malapit sa ibabaw. Para sa aerospace forgings, ang mga karagdagang kinakailangan ay maaaring kabilang ang die-penetrant inspection, chemical analysis verification, at pagsusuri ng mga rekord ng heat treatment. Ang mga pamantayan sa pagtanggap ay tinutukoy ng mga detalye ng customer o mga pamantayan ng industriya gaya ng AMS, ASTM, o EN.
Mga Industriya na Umaasa sa Alloy Steel Forgings
Ang kumbinasyon ng mga superior mekanikal na katangian, density pagkakapareho, at disenyo flexibility gumagawa Alloy Steel forgings ang paraan ng pagmamanupaktura na pinili sa halos lahat ng mabibigat na sektor ng industriya. Sa ibaba ay isang mas malapitang pagtingin sa kung saan lumilitaw ang mga bahaging ito at kung bakit partikular na tinukoy ang mga forging.
Aerospace
Ang landing gear, engine shaft, turbine disc, wing attachment fitting, at structural bracket sa aircraft ay karaniwang tinutukoy bilang Alloy Steel forgings sa grades 4340, 300M, o 17-4 PH stainless. Ang kumbinasyon ng mataas na tiyak na lakas (strength-to-weight ratio) at fracture toughness ay hindi mapag-usapan sa mga bahaging kritikal sa paglipad. Ang 737 landing gear ng Boeing, halimbawa, ay gumagamit ng 300M alloy steel forgings para sa pangunahing oleo strut cylinders.
Automotive
Ang mga crankshaft, connecting rod, camshaft, steering knuckle, wheel hub, transmission gear, at CV joint component ay mga pangunahing automotive Alloy Steel forging. Ang isang tipikal na 4-cylinder engine crankshaft na ginawa mula sa 1045 modified o 4140 steel ay tumitimbang ng 9–14 kg at dapat magtiis ng torsional fatigue load sa buong buhay ng sasakyan. Ang pandaigdigang automotive forging market ay nagkakahalaga ng humigit-kumulang USD 74.4 bilyon noong 2022 (pinagmulan: Grand View Research, 2023) at patuloy na lumalaki kasabay ng mga rate ng produksyon ng sasakyan.
Langis at Gas
Ang mga drill collar, stabilizer, rotary shouldered tool joints, wellhead flanges, at high-pressure valve body sa sektor ng langis at gas ay gawa mula sa Alloy Steel forgings, pangunahin sa 4140, 4145H, at 4340. Ang mga detalye ng American Petroleum Institute (API) na API 7-1 at API 6A ay dapat na lumampas sa mga kinakailangan sa pressure na ito ay lumampas sa mga kinakailangang sangkap at API 6A na nasa ilalim ng pressure, kung saan ang mga sangkap na ito ay nasa ilalim ng presyon. 138 MPa (20,000 psi) sa ilang mga aplikasyon.
Power Generation
Ang mga steam turbine rotors, generator shaft, at pressure vessel nozzle sa thermal at nuclear power plants ay kabilang sa pinakamalaking Alloy Steel forging na ginawa. Ang isang solong steam turbine rotor forging ay maaaring tumimbang ng higit sa 100 tonelada at nangangailangan ng mga buwan ng pagproseso mula sa ingot hanggang sa finish-machined component. Ang mga grado tulad ng 26NiCrMoV14-5 (Cr-Mo-V alloy steels) ay ginagamit para sa mataas na temperatura na serbisyo, kung saan ang creep resistance sa 500°C–580°C ay kasinghalaga ng room-temperature tensile properties.
Depensa at Ordnance
Ang mga track ng tangke, artillery breech block, baril ng baril, armor plate, at missile airframe forging ay umaasa lahat sa Alloy Steel forging. Ang mga pagtutukoy ng militar (MIL-SPEC) at mga pamantayan sa pagtatanggol (DEF STAN) ay nagrereseta ng mga kimika, mekanikal na katangian, at mga kinakailangan sa pagsubok. Ginagamit ang Grade 4340 para sa mga tank sprocket at drive wheels, habang ang H-11 tool steel (5% Cr hot-work grade) ay ginagamit para sa mga baril ng baril dahil sa kumbinasyon ng mataas na tigas, thermal stability, at paglaban sa erosion mula sa mga propellant gas.
Alloy Steel vs. Carbon Steel vs. Stainless Steel: Pagpili ng Tamang Materyal
Ang pagpili ng materyal para sa isang huwad na bahagi ay nagsasangkot ng pagbabalanse ng mga kinakailangan sa pagganap laban sa gastos, kakayahang magamit, at paggawa. Narito ang isang direktang paghahambing ng tatlong pinakakaraniwang structural steel na pamilya upang matulungan ang mga inhinyero at mamimili na gumawa ng matalinong mga pagpipilian.
- Lakas ng tensile: 600–2,000 MPa depende sa grade at heat treatment
- Napakahusay na hardenability sa pamamagitan ng mga cross-section; angkop para sa malalaking forging
- Mabuti sa mahusay na tibay ng epekto, lalo na sa pagdaragdag ng Ni
- Nangangailangan ng protective coating o plating sa mga kinakaing unti-unti na kapaligiran
- Gastos: katamtaman hanggang mataas, depende sa nilalaman ng haluang metal
- Pinakamahusay para sa: aerospace, defense, oil-field tools, automotive drivetrain, power gen
- Lakas ng makunat: 400–900 MPa; limitado sa pamamagitan ng hardenability sa malalaking seksyon
- Mabilis na bumaba ang hardenability sa laki ng seksyon sa itaas ~50 mm diameter
- Magandang katigasan sa low-medium carbon; malutong sa mataas na carbon
- Napapailalim sa kalawang; nangangailangan ng proteksyon sa ibabaw
- Gastos: pinakamababa sa mga istrukturang bakal
- Pinakamahusay para sa: pangkalahatang makinarya, mga tool sa kamay, hindi kritikal na mga bahagi ng istruktura
- Lakas ng tensile: 500–1,700 MPa (mga marka ng pag-hardening ng ulan)
- Napakahusay na paglaban sa kaagnasan na likas sa haluang metal; walang patong na kailangan
- Ang mga Austenitic na grado ay nananatiling matigas sa mga cryogenic na temperatura
- Mas mataas na halaga ng raw material (nickel at chromium content)
- Mas mahirap i-machine at i-forge kaysa sa carbon o low-alloy grades
- Pinakamahusay para sa: pagproseso ng pagkain, medikal, dagat, mga bahagi ng halamang kemikal
Ang desisyon sa pagitan ng mga materyal na pamilyang ito ay karaniwang nakasalalay sa kumbinasyon ng kinakailangang antas ng lakas, laki ng seksyon, kapaligiran ng kaagnasan, at badyet . Halimbawa, ang isang subsea riser clamp sa isang saltwater environment ay ituturo sa isang duplex stainless steel forging, samantalang ang isang heavy-duty na mining drill rod na tumatakbo sa isang non-corrosive na kapaligiran ay tutukuyin sa 4140 alloy steel forging sa isang makabuluhang mas mababang halaga.
Heat Treatment ng Alloy Steel Forgings: Binubuksan ang Buong Property Range
Ang isa sa mga pangunahing bentahe ng Alloy Steel forgings sa mga nakikipagkumpitensyang materyales ay ang lawak ng mga katangian na makakamit sa pamamagitan ng heat treatment. Ang parehong 4140 alloy steel forging ay maaaring maghatid ng mga tensile strength kahit saan mula sa 620 MPa (heavily tempered, maximum ductility) hanggang sa higit sa 1,380 MPa (minimally tempered, high hardness) depende sa heat treatment cycle. Ipinapaliwanag ng seksyong ito ang mga pangunahing ruta ng paggamot sa init at ang epekto nito sa mga huling katangian.
Normalizing
Ang pag-normalize ay kinabibilangan ng pag-init ng forging sa 40°C–55°C sa itaas ng itaas na kritikal na temperatura (Ac3), na humahawak hanggang sa ganap na ma-austenitize, pagkatapos ay paglamig ng hangin. Ang layunin ay upang pinuhin at homogenize ang istraktura ng butil pagkatapos ng mainit na pagtatrabaho. Ang normalized na Alloy Steel forging ay nagpapakita ng pare-parehong mekanikal na katangian sa buong seksyon — mahalaga kapag ang isang malaking forging ay malawakang gagawing makina bago ang huling paggamot sa init. Ginagamit din ang normalizing bilang isang hakbang sa paghahanda bago pawiin at init ng ulo o pagtigas ng kaso.
Pagsusupil
Full annealing — austenitizing na sinusundan ng furnace cooling sa 10°C–30°C bawat oras — ay gumagawa ng pinakamalambot, pinaka-ductile na kondisyon sa alloy steel. Ang mga halaga ng hardness na 150–200 HB ay tipikal para sa annealed 4140. Ang mga forging ay na-annealed kapag kinakailangan ang maximum na machinability bago matapos ang heat treatment, o kapag kailangan ng intermediate stress relief sa pagitan ng maraming operasyon sa pagproseso.
Pawi at init ng ulo (Q&T)
Ang pinakakaraniwang paggamot sa init para sa istruktura Alloy Steel forgings . Ang austenitized forging ay mabilis na pinapatay (sa langis para sa karamihan ng mga bakal na haluang metal, sa tubig o polymer para sa mga grade na mas mababa ang haluang metal) upang makabuo ng isang martensitic microstructure, pagkatapos ay i-temper sa kinakailangang balanse ng katigasan/katigasan. Ang relasyon ay kabaligtaran: ang mas mataas na temperatura ng temper ay nakakabawas sa katigasan ngunit nagpapataas ng Charpy impact toughness. Ang isang 4340 alloy steel forging na may tempered sa 200°C ay nakakamit ng tensile strength malapit sa 1,930 MPa na may CVN impact values na ~14 J; tempered sa 600°C, bumababa ang tensile strength sa ~1,035 MPa ngunit ang CVN ay tumataas sa ~81 J (ASM Handbook, Vol. 4, Heat Treating).
Pagpapatigas ng Kaso (Carburizing at Carbonitriding)
Ang mga mababang-carbon na haluang metal gaya ng 8620, 9310, at 4320 ay sadyang idinisenyo na may core na nilalaman ng carbon na masyadong mababa upang tumigas nang malaki, ngunit may mga alloying na elemento na nagpapataas ng hardenability ng carburized case. Pagkatapos ng forging at machining, ang bahagi ay pinainit sa isang carbon-rich na kapaligiran sa 900°C–955°C upang i-diffuse ang carbon sa ibabaw sa isang kinokontrol na lalim (karaniwang 0.5–2.5 mm), pagkatapos ay pinapatay. Ang resulta ay isang matigas, hindi masusuot na ibabaw (58–64 HRC) sa ibabaw ng isang matigas, lumalaban sa epekto ng core — eksaktong kumbinasyon na kinakailangan sa mga ngipin ng gear at cam lobe.
Nakakatanggal ng Stress
Pagkatapos ng machining o welding, ang Alloy Steel forging ay maaaring mapawi ang stress sa mga temperaturang mas mababa sa Ac1 (karaniwang 550°C–650°C para sa mga alloy steel) upang mabawasan ang mga natitirang stress nang hindi binabago nang malaki ang katigasan o lakas. Pinipigilan ng hakbang na ito ang pagbaluktot sa panahon ng precision machining, pinapabuti ang dimensional stability, at binabawasan ang panganib ng stress corrosion crack sa serbisyo.
Quality Control sa Alloy Steel Forgings: Mga Paraan at Pamantayan sa Pagsubok
Ang kalidad ng Alloy Steel forgings ay hindi ipinapalagay — ito ay napatunayan sa pamamagitan ng isang sistematikong programa ng pagsubok at inspeksyon na nagsisimula sa papasok na hilaw na materyal at nagpapatuloy hanggang sa huling paghahatid. Nasa ibaba ang mga pangunahing pamamaraan na ginagamit sa modernong kontrol sa kalidad ng forging.
Ang optical emission spectrometry (OES) o X-ray fluorescence (XRF) ay nagpapatunay na ang heat chemistry ay tumutugma sa tinukoy na grado. Ang pagsusuri sa ladle at pagsusuri ng produkto (mula sa mismong pag-forging) ay parehong kinakailangan sa ilalim ng karamihan sa mga detalye ng materyal. Ang carbon, sulfur, at phosphorus ay partikular na nababahala: ang sulfur na higit sa 0.030% ay nagpapababa ng transverse toughness; ang posporus sa itaas ng 0.035% ay nagtataguyod ng pagkasira.
Ang katigasan ng Rockwell (HRC), Brinell (HB), o Vickers (HV) ay sinusukat sa mga tinukoy na lokasyon sa forging. Para sa mga through-hardened na bahagi, ang tigas na tumawid mula sa ibabaw hanggang sa core (Jominy end-quench data) ay nagpapatunay ng sapat na hardenability. Ang katigasan ay ang pinaka-ekonomikong tagapagpahiwatig ng lakas ng makunat sa mga bakal na ginagamot sa init.
Bawat ASTM A370, ang mga tensile specimen ay ginagawa mula sa isang pagpapahaba (extension) ng forging o mula sa isang hiwalay na forged test ring sa parehong kondisyon ng heat treatment. Ang ultimate tensile strength, 0.2% proof strength, elongation, at pagbawas sa lugar ay iniulat at dapat matugunan ang pinakamababang tinukoy na mga halaga.
Ang mga V-notch Charpy specimens (10 × 10 × 55 mm bawat ASTM E23) ay sira sa mga tinukoy na temperatura upang masukat ang tibay ng epekto. Para sa mga kritikal na aplikasyon gaya ng pressure vessel forgings sa bawat ASME Section VIII, ang mga impact test sa -40°C ay nakagawian. Karaniwang mula 27 J hanggang 68 J ang pinakamababang average na hinihigop na enerhiya na kinakailangan depende sa kalubhaan ng aplikasyon.
Ang mga high-frequency na sound wave (1–10 MHz) ay ipinapadala sa pamamagitan ng forging; lumilitaw ang mga pagmuni-muni mula sa mga panloob na depekto bilang mga indikasyon sa display ng A-scan. Ang ASTM A388 ay ang karaniwang pamamaraan para sa pagsusuri ng ultrasonic ng mga forging ng bakal. Tinutukoy ng pamantayan sa pagtanggap ang maximum na pinapayagang laki at dalas ng indikasyon. Ang UT ay partikular na mahalaga para sa pag-detect ng mga panloob na tahi, lap, at porosity na hindi nakikita mula sa ibabaw.
Ginagamit sa ferritic at martensitic alloy steels, ang MPI ay nakakakita ng mga discontinuities sa ibabaw at malapit sa ibabaw sa pamamagitan ng paglalagay ng magnetic field at mga particle ng iron oxide. Ang mga bitak, tahi, at lap na nagsalubong o malapit na lumalapit sa ibabaw ay makakaakit ng mga particle, na bumubuo ng mga nakikitang indikasyon. Pinamamahalaan ng ASTM E709 ang MPI ng steel forgings. Ang pagsusulit na ito ay ipinag-uutos para sa karamihan ng mga kritikal na Alloy Steel forging sa aerospace at defense application.
Global Market at Future Trends sa Alloy Steel at Forgings
Ang mga merkado ng alloy steel at forging ay malaki, pandaigdigan, at umuunlad bilang tugon sa elektripikasyon, sustainability pressure, at mga bagong pangangailangang pang-industriya.
Naabot ang pandaigdigang produksyon ng bakal na krudo 1,888 milyong tonelada noong 2022 (pinagmulan: World Steel Association, worldsteel.org). Sa mga iyon, ang isang makabuluhang at lumalaking bahagi ay haluang metal at mga marka ng espesyalidad. Ang pandaigdigang forged component market ay tinatayang humigit-kumulang USD 91.4 bilyon noong 2022 , na may mga inaasahang lalampas sa USD 130 bilyon pagdating ng 2030 (Grand View Research, 2023), pangunahin nang hinihimok ng paglago sa mga sektor ng automotive, aerospace, at renewable energy.
Ang ilang mga uso ay muling hinuhubog ang demand para sa Alloy Steel forgings :
- Mga Electric Vehicle (EV): Bagama't inaalis ng mga EV powertrain ang crankshaft ng engine, ipinakilala nila ang mga bagong huwad na bahagi: mga motor shaft, mga reduction gear assemblies, mga frame ng pabahay ng baterya, at mga suspension knuckle para sa mas mabibigat na platform na puno ng baterya. Ang forging content sa bawat EV ay maihahambing o maaaring lumampas doon sa mga internal combustion engine na sasakyan, sa iba't ibang bahagi lamang.
- Renewable Energy: Ang mga offshore wind turbine ay nangangailangan ng malalaking Alloy Steel forging para sa mga pangunahing shaft, planeta carrier, rings gear, at tower flanges. Ang nag-iisang 15 MW offshore wind turbine ay maaaring maglaman ng mahigit 50 tonelada ng forged alloy steel sa drivetrain nito at mga structural na koneksyon.
- Ekonomiya ng Hydrogen: Ang high-pressure na imbakan at pamamahagi ng hydrogen ay nangangailangan ng napakalinis, low-hydrogen-embrittlement-susceptible alloy steel forgings. Ang mga bagong grado ay binuo na may paglaban sa hydrogen-induced crack sa mga pressure na higit sa 700 bar.
- Advanced na Paggawa: Ang simulation software (FEA para sa forging process modeling, DEFORM, Simufact) ay nagbibigay-daan sa mga forging engineer na i-optimize ang die design at process parameters nang halos, binabawasan ang trial-and-error at pagpapabuti ng paggamit ng materyal. Ang daloy ng butil at paghula ng microstructure ay nakagawian na ngayon sa mga premium na tindahan ng forging.
- Additive Manufacturing Hybrid Approaches: Ang ilang mga forging shop ay nag-e-explore ng mga hybrid na ruta kung saan ang near-net-shape forged preforms ay tinatapos sa pamamagitan ng directed energy deposition (DED) upang magdagdag ng thin-wall features, na binabawasan ang machining waste sa complex alloy steel components.
