Paano Nahuhulma ang Bakal? Proseso, Mga Teknik at Aplikasyon

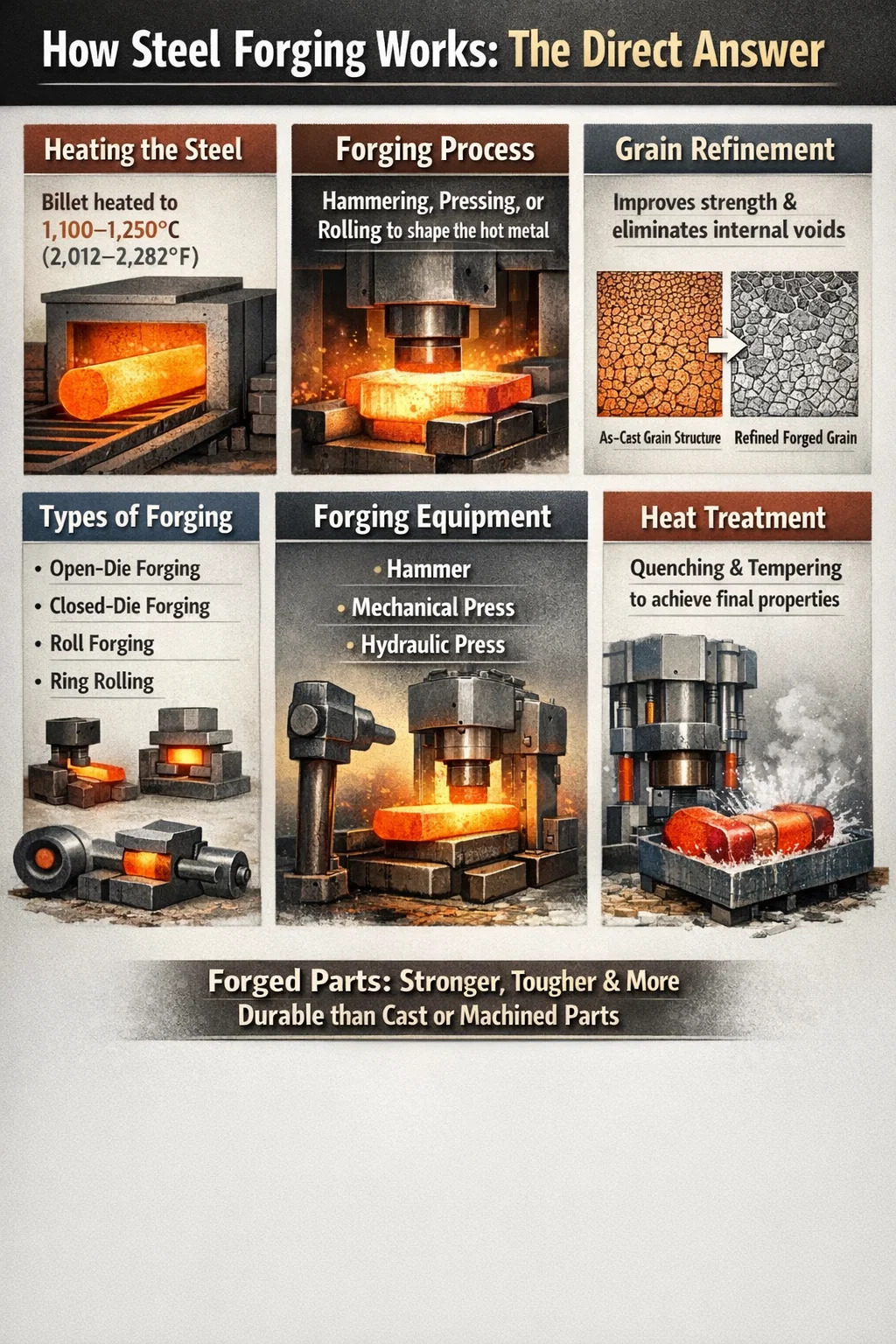

Paano Gumagana ang Steel Forging: Ang Direktang Sagot

Pagpapanday ng bakal ay ang proseso ng paghubog ng bakal sa pamamagitan ng paglalapat ng compressive force — alinman sa pamamagitan ng pagmamartilyo, pagpindot, o pag-roll — habang ang metal ay pinainit sa isang temperatura na ginagawang plastik at naisasagawa ngunit hindi natutunaw. Ang resulta ay isang bahagi na may superior mekanikal na katangian kumpara sa cast o machined na mga bahagi, dahil ang proseso ng forging ay pinipino ang panloob na istraktura ng butil at inaalis ang mga panloob na void.

Sa praktikal na mga termino, ang isang bakal na billet o ingot ay pinainit sa pagitan 1,100°C at 1,250°C (2,012°F hanggang 2,282°F) para sa hot forging — ang pinakakaraniwang pamamaraang pang-industriya — pagkatapos ay inilagay sa ilalim ng isang press o martilyo na nagpapa-deform nito sa nais na hugis. Ang hugis na bahagi ay pinalamig sa ilalim ng mga kontroladong kondisyon at tinatapos sa pamamagitan ng machining, heat treatment, o surface processing.

Ito ay hindi isang solong pamamaraan ngunit isang pamilya ng mga kaugnay na proseso. Depende sa geometry ng bahagi, dami ng produksyon, kinakailangang tolerance, at grado ng materyal, pipili ang mga manufacturer mula sa open-die forging, closed-die (impression-die) forging, roll forging, ring rolling, o isothermal forging. Ang bawat isa ay naghahatid ng iba't ibang trade-off sa pagitan ng paggamit ng materyal, halaga ng die, katumpakan ng dimensyon, at pagiging kumplikado.

Ang Raw Material: Pagpili ng Tamang Steel para sa Forging

Hindi lahat ng grado ng bakal ay nagpapanday sa parehong paraan. Ang nilalaman ng carbon, mga elemento ng alloying, at kalinisan ng natutunaw ay lahat ay nakakaapekto sa kung paano dumadaloy ang materyal sa ilalim ng presyon at kung anong mga katangian ang natamo ng natapos na bahagi. Ang mga forgeable steel ay malawak na nakagrupo tulad ng sumusunod:

• Mga mababang-carbon na bakal (0.05–0.30% C): Lubos na malagkit at madaling huwad; ginagamit para sa mga structural parts, bolts, at shafts na hindi nangangailangan ng matinding tigas.
• Mga medium-carbon na bakal (0.30–0.60% C): Ang workhorse ng industriya ng forging; ang mga grado tulad ng AISI 1040 at 4140 ay ginagamit para sa mga crankshaft, connecting rods, gears, at axle.
• Mga high-carbon na bakal (0.60–1.00% C): Mas mahirap at mas malakas ngunit mas sensitibo sa pag-crack sa panahon ng forging; ginagamit para sa mga bukal, riles, at mga tool sa pagputol.
• Alloy steels (4000, 8000 series): Ang mga pagdaragdag ng Chromium, molibdenum, nickel, at vanadium ay nagpapabuti sa hardenability at tigas; karaniwan sa aerospace at mabibigat na makinarya.
• Mga hindi kinakalawang na asero (300 at 400 series): Nangangailangan ng mas mataas na forging pressures at mas mahigpit na kontrol sa temperatura; ginagamit sa kemikal, pagproseso ng pagkain, at mga medikal na aplikasyon.

Dumarating ang forging stock bilang mga round bar, billet na pinutol mula sa rolled bar stock, o ingots para sa napakalaking bahagi. Ang bigat ng billet para sa mga bahagi ng sasakyan ay karaniwang mula sa 0.5 kg hanggang 30 kg , habang ang malalaking pang-industriya na forging - tulad ng mga turbine shaft o pressure vessel flanges - ay maaaring magsimula sa mga ingot na tumitimbang ng ilang tonelada.

Pag-init ng Bakal: Temperatura, Mga Hurno, at Pagkontrol sa Scale

Ang pag-init ay kung saan aktwal na nagsisimula ang proseso ng forging, at ito ay higit na kontrolado kaysa sa iminumungkahi ng imahe ng isang kumikinang na bar na nakuha mula sa isang apoy. Ang pagkakaroon ng mali sa temperatura — kahit na sa 50°C — ay maaaring mangahulugan ng mga basag na forging, labis na pagkasuot ng die, o mga bahaging hindi nasusuri.

Forging Temperature Ranges ayon sa Uri ng Bakal

Ang mga Industrial forging furnace ay mga gas-fired rotary hearth furnace, pusher furnace, o induction heating system. Ang induction heating ay naging nangingibabaw para sa mataas na dami ng produksyon ng mas maliliit na billet dahil pinapainit nito ang isang 50 mm diameter na billet sa pagpapanday ng temperatura sa sa ilalim ng 60 segundo , inaalis ang pag-scale sa ibabaw ng halos lahat, at halos ginagamit 30–40% mas kaunting enerhiya kaysa sa katumbas na gas furnace system.

Scale — ang iron oxide layer na nabubuo sa ibabaw sa panahon ng pag-init ng gas furnace — ay isang patuloy na problema. Kung ang sukat ay pinindot sa ibabaw ng bahagi sa pamamagitan ng die contact, lumilikha ito ng mga depekto sa ibabaw na nangangailangan ng karagdagang machining o nagdudulot ng pagtanggi. Ang mga high-pressure na water descaling jet ay tumatakbo sa 150–200 bar ay mga pamantayan sa mga linya ng pagpindot upang mapawi kaagad bago pumasok ang billet sa die.

Open-Die Forging: Flexibility para sa Malalaki at Custom na Bahagi

Ang open-die forging — tinatawag ding free forging o smith forging — ay gumagamit ng flat, V-shaped, o simpleng contoured dies na hindi nakakabit sa workpiece. Ang operator o automated system ay umiikot at nireposisyon ang billet sa pagitan ng bawat press stroke, unti-unting ginagawa ito sa nais na hugis. Ang diskarteng ito ay nagbibigay sa forge shop ng napakalaking flexibility: ang isang set ng flat dies ay maaaring gumawa ng anumang bilang ng iba't ibang hugis ng bahagi sa pamamagitan lamang ng pagbabago kung paano minamanipula ang workpiece.

Ang open-die forging ay ang paraan ng pagpili para sa mga bahagi na masyadong malaki para sa mga closed dies — turbine rotor shaft, ship propeller shaft, malalaking flanges, pressure vessel shell, at mill roll. Ang mga bahaging ginawa sa ganitong paraan ay maaaring tumimbang mula sa ilang kilo hanggang ilang daang tonelada . Ang 300 MN press sa Second Heavy Industry Group ng China ay isa sa pinakamalaki sa mundo, na may kakayahang mag-forging ng titanium at steel component para sa nuclear power plant at aircraft structures.

Ang pagkakasunud-sunod ng proseso para sa isang malaking baras ay karaniwang ganito:

1. Ang ingot ay inihagis at pinahihintulutang patigasin; ang mga seksyon sa itaas (riser) at ibaba (butt) na may segregation at void ay pinuputol, na nag-aalis ng hanggang 20–25% ng orihinal na timbang ng ingot .
2. Ang natitirang ingot ay pinainit at pinataob (na-compress nang aksial) upang masira ang as-cast na istraktura ng butil at isara ang mga panloob na void.
3. Ang billet ay iginuhit (pinahaba) sa ilalim ng pinindot, paikutin nang paunti-unti sa pagitan ng mga stroke upang gumana nang pantay ang materyal.
4. Kailangan ng maraming reheat para sa malalaking piraso upang mapanatili ang temperatura ng pagtatrabaho sa itaas ng limitasyon sa pag-forging ng tapusin.
5. Ang magaspang na forging ay rough-machined upang alisin ang mga iregularidad sa ibabaw at sinuri ng ultrasonic para sa mga panloob na depekto.

Ang paggamit ng materyal sa open-die forging ay mas mababa kaysa sa closed-die work — karaniwan 60–75% ng panimulang bigat ng ingot ay nauuwi sa tapos na forging. Ang natitira ay inalis bilang crop, scale, at machining stock. Sa kabila nito, para sa napakalaki o one-off na mga bahagi, ang mababang gastos sa die ay ginagawang open-die ang tanging matipid na opsyon.

Closed-Die Forging: Precision at High-Volume Production

Ang closed-die forging — tinatawag ding impression-die forging — ay gumagamit ng magkatugmang upper at lower die halves na naglalaman ng eksaktong negatibong impression ng natapos na bahagi. Kapag nagsara ang press, pinupuno ng heated steel billet ang die cavity at nagkakaroon ng eksaktong hugis ng impression. Ang sobrang metal ay pinipiga sa isang manipis na singsing na tinatawag na flash, na sa kalaunan ay pinuputol.

Ito ang nangingibabaw na paraan para sa mataas na dami ng produksyon ng mga istruktura at mekanikal na bahagi: mga automotive connecting rod, steering knuckle, wheel hub, aircraft wing spars, at hand tools. Nakakamit ng modernong closed-die forging ang mga dimensional tolerance ng ±0.5 mm o mas mahigpit sa mga medium-sized na bahagi, makabuluhang binabawasan ang downstream machining kumpara sa paghahagis.

Ang Multi-Station Die Sequence

Ang mga kumplikadong bahagi ay bihirang huwad sa huling hugis sa isang suntok. Ang die block ay nahahati sa maraming mga istasyon ng impression na nakaayos sa pagkakasunud-sunod:

• Mas buong impression: Muling namamahagi ng metal nang pahaba, na binabawasan ang cross-section sa mga partikular na punto.
• Edger impression: Nagtitipon ng metal sa mga partikular na zone at halos hinuhubog ang cross-sectional na profile.
• Impresyon ng blocker: Pre-form ang workpiece sa isang hugis na malapit na kahawig sa huling bahagi ngunit may mas malaking radii at mas maraming draft.
• Impresyon ng pagtatapos: Dinadala ang bahagi sa huling geometry, na bumubuo ng mga pinong detalye at masikip na radii. Ang flash ay nabuo dito.

Para sa isang tipikal na automotive connecting rod sa AISI 4140, ang buong sequence — mula sa pagpasok ng billet hanggang sa pagkuha ng flash-trimmed forging — ay tumatagal sa ilalim ng 30 segundo sa isang modernong mekanikal na press na may markang 25,000 hanggang 40,000 kN. Ang isang solong linya ng forging ay maaaring makagawa 600 hanggang 1,200 connecting rods kada oras .

Flash at Paggamit ng Materyal

Karaniwang kinakatawan ng flash 10–20% ng bigat ng billet sa maginoo closed-die forging. Flashless forging — isang variant kung saan ang die ay ganap na nakapaloob at ang dami ng billet ay eksaktong tumugma sa cavity — ay maaaring alisin ang basurang ito ngunit nangangailangan ng napakatumpak na paghahanda ng billet at mas mataas na puwersa ng pagpindot. Ginagamit ito para sa mga bahagi tulad ng mga blangko ng gear at mga bearing ring kung saan binibigyang-katwiran ng pagtitipid ng materyal ang dagdag na pagiging kumplikado.

Roll Forging at Ring Rolling: Mga Espesyal na Paraan sa Paghubog

Higit pa sa dalawang pangunahing kategorya ng die-forging, maraming espesyal na proseso ng pag-forging ng bakal ang nararapat na maunawaan dahil nangingibabaw ang mga ito sa mga partikular na kategorya ng produkto.

Roll Forging

Sa roll forging, ang pinainit na billet ay dumadaan sa pagitan ng dalawang counter-rotating na roll na may mga hugis na grooves na naka-machine sa kanilang mga ibabaw. Habang dumadaan ang billet, binabawasan ng mga rolyo ang cross-section nito at pinahaba ito, na namamahagi ng metal sa tumpak na pattern na kailangan para sa susunod na operasyon ng forging. Ang roll forging ay malawakang ginagamit bilang isang pre-forming step bago ang closed-die forging ng mga pahabang bahagi tulad ng connecting rods at leaf spring blanks. Pinapabuti nito ang pamamahagi ng materyal at binabawasan ang bilang ng mga closed-die na impression na kinakailangan, pagputol ng pagkasuot at oras ng pag-ikot.

Ring Rolling

Ang pag-roll ng singsing ay gumagawa ng mga walang putol na singsing sa pamamagitan ng pagbubutas ng isang butas sa isang blangko na hugis disc na forging at pagkatapos ay pagpapalawak nito sa pagitan ng isang driven main roll at isang idler roll habang ang mga flat axial roll ay kumokontrol sa taas ng singsing. Ang resulta ay isang walang putol na singsing na may tuluy-tuloy na umaagos na istraktura ng butil sa paligid ng circumference nito - isang makabuluhang bentahe sa istruktura kaysa sa mga singsing na pinutol mula sa plato o gawa sa hinang.

Ang mga pinagsamang singsing ay mula sa maliliit na karera ng tindig na tumitimbang sa ilalim ng 1 kg sa napakalaking wind turbine flanges at nuclear reactor vessel flanges na may diameter sa labas 8 metro at mga timbang sa itaas 100 tonelada . Ang industriya ng aerospace ay lubos na umaasa sa ring-rolled na titanium at steel na mga bahagi para sa jet engine casings, frames, at bulkheads.

Cold and Warm Forging: Working Steel Below Red Heat

Ang hot forging ay hindi lamang ang pagpipilian. Cold forging — ginagawa sa o malapit sa room temperature — at warm forging — karaniwang sa 650–900°C para sa bakal — nag-aalok ng iba't ibang kumbinasyon ng surface finish, dimensional na katumpakan, at mekanikal na pagganap.

Cold Forging

Ang malamig na pagpapanday ng bakal ay umaasa sa pagpapatigas ng trabaho: habang ang metal ay nade-deform nang plastik, ang dislocation density nito ay tumataas at ito ay unti-unting lumalakas. Maaaring makamit ang mga bahagi na ginawa ng malamig na forging surface finish ng Ra 0.4–1.6 µm at dimensional tolerances mas mahigpit kaysa ±0.05 mm nang walang anumang machining. Ang mataas na dami ng produksyon ng bolts, nuts, screws, at cold-formed gear blanks ay mga pangunahing aplikasyon.

Ang limitasyon ay ang malaking pwersa na kinakailangan. Ang malamig na pagpapanday ng mababang carbon na bakal ay nangangailangan ng mga stress ng daloy 500–800 MPa , kumpara sa 80–150 MPa para sa parehong materyal sa mainit na temperatura ng forging. Ang mga dies ay mabilis na nasusuot, at ang bakal ay karaniwang dapat na annealed at muling lubricated (madalas na may phosphate-soap system) sa pagitan ng mga yugto para sa multi-pass forming operations.

Warm Forging

Ang warm forging ay nasa pagitan ng mainit at malamig sa mga tuntunin ng parehong temperatura at kinalabasan. Sa mga intermediate na temperatura, nababawasan ang stress ng daloy kumpara sa malamig na pagtatrabaho — pagpapababa ng mga kinakailangan ng press tonnage — habang ang kalidad ng ibabaw at katumpakan ng dimensyon ay mas mahusay kaysa sa hot forging dahil mas maliit ang mga scale form at thermal shrinkage. Ang warm forging ay lalong ginagamit para sa precision gears at CV joint component sa automotive drivetrain, kung saan ang kumbinasyon ng near-net-shape accuracy at magandang surface integrity ay nagpapababa ng kabuuang gastos sa pagmamanupaktura kumpara sa hot-forge-then-machine sequence.

Forging Equipment: Hammers, Mechanical Presses, at Hydraulic Presses

Ang makina na naghahatid ng forging force ay humuhubog sa ekonomiya, kakayahan, at rate ng output ng operasyon gaya ng ginagawa ng disenyo ng die. Tatlong pangunahing uri ng makina ang nangingibabaw sa pang-industriyang pag-forging ng bakal:

Forging Hammers

Ang mga martilyo ay naghahatid ng enerhiya sa pamamagitan ng pagbagsak o pagmamaneho ng isang ram pababa sa mataas na bilis. Ang deformation energy ay ang kinetic energy ng gumagalaw na ram. Ang mga martilyo ng gravity drop ay ang pinakasimpleng uri; Ang mga power hammers ay gumagamit ng singaw, naka-compress na hangin, o haydroliko na presyon upang pabilisin ang ram, na umaabot sa mga lakas ng epekto mula sa 5 kJ hanggang mahigit 1,000 kJ para sa malalaking double-acting steam hammers. Ang mga martilyo ay angkop na angkop sa open-die forging ng mga kumplikadong hugis dahil maraming mabilis na suntok ang maaaring gumana sa materyal nang unti-unti. Ang mataas na strain rate ng hammer blows ay nangangahulugan din ng mas kaunting die contact time at mas mababang die thermal load.

Mga Mechanical Forging Presses

Gumagamit ang mga mekanikal na pagpindot ng flywheel-driven eccentric crank upang i-convert ang rotational energy sa isang solong ram stroke bawat rebolusyon. Ang mga kapasidad ay mula sa 5,000 kN hanggang 125,000 kN . Ang kanilang fixed stroke at predictable ram position ay ginagawa silang perpekto para sa multi-impression closed-die work na may mahigpit na dimensional repeatability. Isang 63,000 kN mechanical press — isang karaniwang sukat para sa mabibigat na automotive forgings — ay karaniwang tumatakbo sa 40–80 stroke kada minuto , na nagpapagana ng napakataas na rate ng produksyon.

Hydraulic Forging Presses

Ang mga hydraulic press ay bumubuo ng puwersa sa pamamagitan ng high-pressure fluid na kumikilos sa isang silindro. Hindi tulad ng mga mekanikal na pagpindot, maaari silang humawak ng buong tonelada sa buong stroke at maaaring i-program gamit ang kumplikadong bilis ng ram at mga profile ng puwersa. Ginagawa nitong mahalaga ang mga ito para sa isothermal forging ng aerospace superalloys, kung saan kailangan ang mabagal na strain rate para maiwasan ang adiabatic heating at cracking, at para sa napakalaking open-die operations. Ang pinakamalaking forging press sa mundo — kabilang ang 750 MN press sa VSMPO-AVISMA sa Russia - ay haydroliko.

Ano ang Mangyayari sa Istraktura ng Butil sa Pagpapanday ng Bakal

Ang mekanikal na kahusayan ng mga forging sa mga casting ay direktang nagmumula sa kung ano ang ginagawa ng forging sa panloob na microstructure ng bakal. Ang pag-unawa dito ay nagpapaliwanag kung bakit tinukoy ang mga forging para sa mga kritikal na aplikasyon kahit na mas malaki ang halaga ng mga ito.

Ang as-cast steel ay naglalaman ng magaspang, dendritik na istraktura ng butil na may kemikal na paghihiwalay sa pagitan ng mga hangganan ng butil at panloob na pag-urong na mga void o porosity. Kapag ang materyal na ito ay huwad, maraming bagay ang nangyayari nang sabay-sabay:

• Pagpino ng butil: Ang malalaking butil ng cast ay pinaghiwa-hiwalay sa pamamagitan ng plastic deformation at pagkatapos ay nagre-rekristal sa mas maliit, mas pare-parehong equiaxed na butil sa panahon at pagkatapos ng mainit na pagtatrabaho. Ang mas maliliit na butil ay nangangahulugan ng mas mahusay na katigasan at lakas ng pagkapagod.
• Walang bisa na pagsasara: Ang panloob na porosity at micro-shrinkage ay sinisiksik at welded shut ng mga compressive stresses ng forging, lalo na sa multi-pass open-die operations na may mataas na reduction ratios.
• Daloy ng hibla: Ang mga non-metallic inclusion at carbide stringer ay pinahaba at nakahanay sa direksyon ng daloy ng metal, na lumilikha ng pattern ng daloy ng butil. Kapag ang forging die ay idinisenyo nang tama, ang daloy ng hibla na ito ay sumusunod sa tabas ng bahagi, at ang mga linya ng daloy ng butil ay tumatakbo parallel sa axis ng stress sa serbisyo - makabuluhang nagpapabuti ng paglaban sa pagkapagod kumpara sa isang machined blank kung saan ang mga linya ng daloy ay pinuputol.
• homogenization: Ang paulit-ulit na pag-init at pagpapapangit ay namamahagi ng mga elemento ng alloying nang mas pantay, na binabawasan ang mga compositional gradient na nagpapahina sa mga istruktura ng cast.

Ang isang well-forged steel component ay maaaring magpakita hanggang sa 40% na mas mataas na lakas ng pagkapagod, 20% na mas mataas na lakas ng makunat, at kapansin-pansing superior impact toughness kumpara sa isang bahagi ng cast ng parehong nominal na komposisyon. Sa mga application tulad ng aircraft landing gear o automotive crankshafts — kung saan ang cyclic loading at paminsan-minsang shock load ay mga driver ng disenyo — ang mga ito ay hindi marginal gains.

Heat Treatment After Forging: Pagkumpleto ng Metallurgical Cycle

Para sa karamihan ng mga pag-forging ng haluang metal, ang pagpapanday na operasyon lamang ay hindi naghahatid ng mga panghuling mekanikal na katangian na kinakailangan. Ang post-forging heat treatment ay ang hakbang na nagla-lock sa target na kumbinasyon ng lakas, tigas, at tigas.

Normalizing

Pag-init sa 850–950°C at ang paglamig ng hangin ay pinipino ang istraktura ng butil at na-homogenize ang microstructure pagkatapos ng forging. Ang pag-normalize ay madalas na tinutukoy bilang isang baseline na paggamot para sa carbon at low-alloy steel forging bago ang huling machining at kung minsan ang tanging heat treatment na kinakailangan para sa mga application na mas mababa ang pagganap.

Pawi at init ng ulo (Q&T)

Para sa mga high-performance na alloy steel forging, austenitizing (karaniwang 830–900°C ), pagsusubo sa tubig, langis, o polimer, at pagkatapos ay i-temper sa 450–680°C ay ang karaniwang ruta upang makamit ang mataas na lakas na may sapat na katigasan. Ang AISI 4340 steel forging sa kondisyon ng Q&T ay maaaring makamit ang tensile strengths ng 1,000–1,800 MPa depende sa temperatura ng tempering, na ginagawa itong angkop para sa mga bahagi ng istruktura ng sasakyang panghimpapawid at mabibigat na bahagi ng drivetrain.

Pagsusupil at Pang-alis ng Stress

Ang malalaking forging na may kumplikadong geometry ay maaaring mapanatili ang makabuluhang natitirang mga stress mula sa hindi pantay na paglamig pagkatapos ng forging. Isang stress-relief anneal sa 550–650°C — sa ibaba ng temperatura ng pagbabagong-anyo — binabawasan ang natitirang stress nang hindi nagbabago nang malaki sa katigasan, na pinipigilan ang pagbaluktot sa panahon ng huling machining. Ang hakbang na ito ay karaniwang kasanayan para sa malalaking katawan ng balbula, mga bloke ng die, at mga bahagi ng pressure vessel.

Quality Control at Pagsubok sa Steel Forging

Ang mga steel forging na nakalaan para sa mga kritikal na aplikasyon ay sumasailalim sa isang mahigpit na rehimen ng inspeksyon na sumasaklaw sa parehong ibabaw at panloob na kalidad. Ang mga partikular na pagsubok na kinakailangan ay nakadepende sa pamantayan ng industriya — ASTM, EN, JIS, o mga detalyeng partikular sa customer — ngunit malawak na inilalapat ang mga sumusunod:

• Ultrasonic Testing (UT): Nakikita ng mga high-frequency na sound wave ang mga panloob na kapintasan — mga bitak, mga void, mga inklusyon — na hindi nakikita sa ibabaw. Kinakailangan para sa halos lahat ng aerospace, nuclear, at pressure equipment forgings; ang pamantayan sa pagtanggap ay tinukoy ayon sa sona (hal., walang indikasyon na lumalampas sa 2 mm flat-bottom hole na katumbas sa bore zone).
• Magnetic Particle Inspection (MPI): Nakikita ang mga bitak sa ibabaw at malapit sa ibabaw sa mga ferromagnetic steel sa pamamagitan ng pag-magnetize sa bahagi at paglalagay ng ferrous particle suspension. Standard para sa automotive safety-critical forgings tulad ng steering knuckles at wheel hubs.
• Pagsubok sa Katigasan: Ang katigasan ng Brinell o Rockwell na sinusukat sa mga machined surface ay nagpapatunay na ang heat treatment ay nakamit ang target na property range.
• Pagsusuri sa Tensile at Epekto: Ang mga mapanirang pagsubok sa hiwalay na pekeng mga kupon ng pagsubok — o mula sa mga pagpapahaba na napeke sa bahagi — i-verify ang lakas ng ani, ang pinakahuling lakas ng tensile, pagpahaba, at ang Charpy V-notch na epekto ng enerhiya sa mga tinukoy na temperatura.
• Dimensional na Inspeksyon: CMM (coordinate measuring machine) na pag-verify ng lahat ng kritikal na dimensyon laban sa engineering drawing, na may ganap na traceability ng data ng pagsukat.

Pagsusuri ng macro-etch — paggupit, pagpapakintab, at pag-ukit ng cross-section ng isang forging na may dilute acid solution — ay nagpapakita ng mga linya ng daloy ng butil, nagpapatunay na sinusunod ng mga ito ang nilalayon na pattern, at inilalantad ang anumang panloob na segregation, piping, o seams na maaaring makaligtaan ng UT. Ang pagsusulit na ito ay karaniwang tinukoy para sa kwalipikasyon sa unang artikulo ng mga bagong disenyo ng die.

Mga Karaniwang Depekto sa Mga Pagpapanday ng Bakal at Ang mga Sanhi Nito

Kahit na ang mahusay na kontroladong mga operasyon ng forging ay gumagawa ng mga may sira na bahagi. Ang pagkilala sa ugat na sanhi ng bawat uri ng depekto ay mahalaga para sa pagwawasto sa proseso bago maipon ang malalaking dami ng scrap.

Kung Saan Ginagamit ang Mga Forged Steel Parts: Mga Aplikasyon sa Industriya

Ang mga steel forging ay matatagpuan sa halos lahat ng industriya kung saan ang mga bahagi ay dapat makatiis ng mataas na stress, paulit-ulit na pagkarga, o mataas na temperatura. Ang mga sumusunod na sektor ay tumutukoy sa malaking mayorya ng pandaigdigang paggawa ng output:

Industriya ng Automotive

Halos kumukonsumo ang sektor ng sasakyan 60% ng lahat ng mga forging na ginawa sa buong mundo . Ang karaniwang pampasaherong sasakyan ay naglalaman ng mahigit 250 na huwad na bahagi: mga crankshaft, connecting rod, camshaft, transmission gear, steering knuckle, wheel hub, brake calipers, suspension arm, at CV joint housing. Ang paglipat sa mga de-koryenteng sasakyan ay nagbabago sa halo — mas kaunting mga crankshaft at piston — ngunit tumataas ang pangangailangan para sa malalaking miyembro ng istruktura ng enclosure ng baterya at mga shaft ng de-koryenteng motor.

Aerospace at Depensa

Ang mga aerospace forging ay napapailalim sa pinaka mahigpit na materyal at proseso ng mga kinakailangan sa sertipikasyon ng anumang industriya. Ang mga istrukturang bahagi ng airframe — wing spars, fuselage frame, landing gear struts — at mga bahagi ng engine — compressor disc, turbine disc, shafts — ay halos eksklusibong pineke. Ang isang solong malawak na katawan na komersyal na sasakyang panghimpapawid ay naglalaman ng mahigit 1,500 huwad na bahagi , marami sa mga ito ay malalaking piraso ng aluminyo o titanium kaysa sa bakal, ngunit ang mga high-strength steel forging ay nangingibabaw sa landing gear at mga sistema ng actuation.

Oil, Gas, at Power Generation

Ang mga pressure vessel flanges, valve body, pipeline fitting, wellhead component, at turbine rotors ay mga kritikal na aplikasyon ng forging sa sektor ng enerhiya. Gumagana ang mga bahaging ito sa ilalim ng mataas na presyon, mataas na temperatura, at kadalasang kinakaing mga kapaligiran kung saan ang paghahagis ng porosity ay isang hindi katanggap-tanggap na panganib. Ang malalaking turbine rotor forging para sa mga steam power plant ay maaaring timbangin mahigit 200 tonelada pagkatapos ng huling machining at nangangailangan ng mga buwan ng forging, heat treatment, at pagsubok bago ihatid.

Mga Kagamitang Konstruksyon at Pagmimina

Ang mga track link, sprocket, bucket teeth, rock drill bits, at structural pin sa mabibigat na construction at mining equipment ay umaasa sa forged steel para sa paglaban nito sa impact at abrasion. Ang napakataas na dynamic na load na nakikita ng mga bahaging ito — isang malaking excavator bucket tooth ay maaaring sumipsip ng sampu-sampung libong impact cycle bawat shift — ginagawang mahalaga ang superior toughness ng forgings para sa katanggap-tanggap na buhay ng serbisyo.

Mga Makabagong Pag-unlad sa Teknolohiya ng Steel Forging

Ang pangunahing physics ng steel forging ay hindi nagbago - ang metal ay dumadaloy pa rin sa ilalim ng presyon kapag pinainit - ngunit ang teknolohiyang nakapalibot sa proseso ay sumulong nang malaki sa nakalipas na dalawang dekada.

Simulation ng Finite Element Analysis (FEA). ng proseso ng forging — gamit ang software gaya ng Deform, FORGE, o Simufact — ay nagbibigay-daan sa mga inhinyero na mahulaan ang daloy ng metal, pamamahagi ng strain, die stress, at mga potensyal na lokasyon ng depekto bago mag-cut ng isang solong die. Ito ay kapansin-pansing nabawasan ang bilang ng mga pag-ulit ng die tryout na kinakailangan para sa mga kumplikadong bagong bahagi, pagputol ng oras ng pag-develop at gastos ng 30–50% sa maraming pagkakataon.

Mga servo-controlled na hydraulic at servo-mechanical presses payagan ang programmable ram velocity profiles, na nagbibigay-daan sa mainit at isothermal na pag-forging ng mga materyales na dati nang nangangailangan ng dedikadong kagamitan o hindi talaga magagawa sa die forging. Maaaring pabagalin ang ram sa mga kritikal na yugto upang makontrol ang pagbuo ng init at daloy ng metal, o pabilisin upang ma-optimize ang oras ng pag-ikot sa mga hindi gaanong sensitibong operasyon.

Automated forging cells ang pagsasama-sama ng mga induction heater, robotic billet handling, multi-axis press transfer system, at in-line vision inspection ay naging posible na magpatakbo ng high-volume closed-die forging lines na may kaunting direktang paggawa. Maaaring mayroon ang isang modernong automotive forging line isang operator na nangangasiwa sa apat hanggang anim na pagpindot , na may kalidad na inspeksyon na pinangangasiwaan ng laser scanning at machine vision system sa dulo ng linya.

Precision near-net-shape forging — paggawa ng mga bahagi na napakalapit sa huling geometry na ang machining ay nabawasan sa isang magaan na finishing pass sa mga functional surface lamang — ay lalong karaniwan para sa mga automotive gear at mga bahagi ng bearing. Binabawasan ng diskarteng ito ang oras ng machining, pinapabuti ang paggamit ng materyal, at pinapanatili ang kapaki-pakinabang na daloy ng butil na maaaring sirain ng machining sa ibabaw ng bahagi.
